Resumen de especificaciones
-
Error de medición máx.
Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 800.000 kg/h (0 a 29.400 lb/min)
-
Rango de temperatura del medio
–40 a +205 °C (–40 a +401 °F)
-
Máx. presión de proceso
PN 250, Clase 1500
-
Materiales húmedos
Tubo de medición; 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Conexión: 25Cr duplex (Super Duplex), 1.4410 (F53)
Ámbito de aplicación
Promass O está diseñado la mayor exactitud de medición de líquidos y gases en las presiones de proceso más elevadas en la industria del Oil & Gas. El sensor es totalmente apto para aplicaciones offshore y resistente a las fracturas ocasionadas por corrosión por estrés. Con su innovador transmisor remoto Promass O 500 maximiza la flexibilidad de instalación y la seguridad de operación en entornos exigentes. La Heartbeat Technology garantiza procesos seguros.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Para una exactitud de medición máxima y las presiones de proceso más elevadas, totalmente apta para aplicaciones en offshore.
Propiedades del equipo

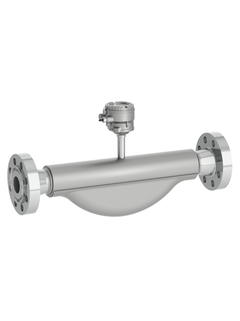

Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750)
Presión de proceso hasta PN 250, (clase 1500)
Diámetro nominal: DN 80 a 150 (3 a 6")
Versión remota de hasta 4 E/S
Indicador retroiluminado con control óptico y acceso WLAN
Cable estándar entre el sensor y el transmisor
Ventajas
Máxima seguridad – la máxima resistencia a fracturas ocasionadas por corrosión por estrés
Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S combinables con libertad
Complejidad y variedad reducidas - funcionalidad E/S configurable con libertad
Verificación integrada – Tecnología Heartbeat
Vídeos
-
El principio de medición de caudal por Coriolis
Gama Xpert
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable

-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Predecesor
-
Measuring principle
Coriolis
-
Título del producto

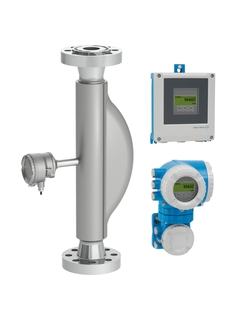

Caudalímetro de alta presión robusto, como versión remota con hasta 4 E/S.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar. -
Características del sensor
Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6"). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 80 a 150 (3 a 6")
-
Materiales húmedos
Tubo de medición; 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Conexión: 25Cr duplex (Super Duplex), 1.4410 (F53) -
Variables medidas
Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado (tablas API), densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 800.000 kg/h (0 a 29.400 lb/min)
-
Máx. presión de proceso
PN 250, Clase 1500
-
Rango de temperatura del medio
–40 a +205 °C (–40 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L -
Material de la cubierta del transmisor
AlSi10Mg, recubierto,; 1.4409 (CF3M) similar a 316L, Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración -
Salidas
4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé -
Entradas
Entrada de estado
Entrada de 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB -
Aprobaciones marítimas y certificados
Certificación LR, certificación DNV GL, certificación ABS, certificación BV
-
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro de alta presión robusto, como versión remota con hasta 4 E/S.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar. -
Características del sensor
Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6"). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 80 a 150 (3 a 6")
-
Materiales húmedos
Tubo de medición: 25Cr dúplex (Súper Dúplex), 1.4410 (UNS S32750)
Conexión: 25Cr dúplex (Súper Dúplex), 1.4410 (F53) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido (Tablas API), densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 800 000 kg/h (0 a 29 400 lb/min)
-
Máx. presión de proceso
PN 250, Clase 1500
-
Rango de temperatura del medio
–40 a +205 °C (–40 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L -
Material de la cubierta del transmisor
Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación -
Salidas
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador -
Entradas
Entrada de estado
Entrada de 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB -
Aprobaciones marítimas y certificados
Certificación LR, certificación DNV GL, certificación ABS, certificación BV
-
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro de alta presión robusto, como versión remota con hasta 4 E/S.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar. -
Características del sensor
Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6"). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 80 a 150 (3 a 6")
-
Materiales húmedos
Tubo de medición: 25Cr dúplex (Súper Dúplex), 1.4410 (UNS S32750)
Conexión: 25Cr dúplex (Súper Dúplex), 1.4410 (F53) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido (Tablas API), densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 800 000 kg/h (0 a 29 400 lb/min)
-
Máx. presión de proceso
PN 250, Clase 1500
-
Rango de temperatura del medio
–40 a +205 °C (–40 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1,4409 (CF3M) similar a 316L -
Material de la cubierta del transmisor
Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación -
Salidas
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador -
Entradas
Entrada de estado
Entrada de 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB -
Aprobaciones marítimas y certificados
Certificación LR, certificación DNV GL, certificación ABS, certificación BV
-
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro de alta presión robusto, como versión remota con hasta 4 E/S.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar. -
Características del sensor
Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6"). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 80 a 150 (3 a 6")
-
Materiales húmedos
Tubo de medición: 25Cr dúplex (Súper Dúplex), 1.4410 (UNS S32750)
Conexión: 25Cr dúplex (Súper Dúplex), 1.4410 (F53) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido (Tablas API), densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 800 000 kg/h (0 a 29 400 lb/min)
-
Máx. presión de proceso
PN 250, Clase 1500
-
Rango de temperatura del medio
–40 a +205 °C (–40 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L -
Material de la cubierta del transmisor
Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación -
Salidas
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador -
Entradas
Entrada de estatus
Entrada 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB -
Aprobaciones marítimas y certificados
Certificación LR, certificación DNV GL, certificación ABS, certificación BV
-
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK
Configurar para descargar los dibujos CAD de este producto
Elija entre nuestras opciones recomendadas
-
-- selected coding-- selected label99.999,00<%label%>
-
Looking for more options? Please use the configurador individual para continuar.
-
-- selected coding-- selected label99.999,00<%feature%>
-
<%label%>99.999,00
-
¿Busca más opciones? Utilice el configurador individual para continuar.
-
Process Connection
-
<%label%>99.999,00
-
<%label%>99.999,00
-
-
<%feature%><%coding%><%label%>
