Detección de nivel por horquilla
vibrante Soliphant FTM52

Soliphant FTM52 ©Endress+Hauser

Principio de medición por horquilla vibrante

  • Soliphant FTM52

Detector de nivel robusto con extensión de cable para sólidos granulados de grano fino, también para zonas explosivas

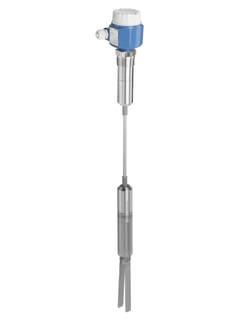

Soliphant FTM52 es un detector de nivel por horquilla vibrante para uso en silos que contengan sólidos granulados de grano fino o sólidos pulverulentos, incluso con una densidad de granulado baja. Apto para una amplia gama de aplicaciones con certificados internacionales para uso en zonas con peligro de explosión por sustancias pulverulentas o gases. Disponible con horquillas pulidas y cabezal de acero inoxidable con Tri-Clamp o cabezal de aluminio y horquillas teflonadas. Equipo sin mantenimiento, para uso en aplicaciones típicas, tales como cereales, harina, azúcar, pienso, polvo, yeso

Componentes adicionales

  • Ventajas

    • SIL2 según IEC 61508

    • Sin partes mecánicas móviles, no necesita mantenimiento

    • La medición no se ve afectada por la acumulación de suciedad ni por vibración externa

    • Diversos tipos de electrónicas: p. ej. NAMUR, relé, tiristor y PFM, para conseguir una...

  • Ámbito de aplicación

    Detección de nivel para sólidos granulados finos y materiales pulverulentos.

    • Conexiones a proceso: roscas, bridas y conexiones higiénicas (triclamp)

    • Temperatura: -40 a +80 °C (-40 a +170 °F)

    • Presión: -1 a +2 bar (-14,5 a +30 psi)

    • Longitud del sensor: 750 mm...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sólidos con vibración

  • Característica / Aplicación

    Interruptor de nivel límite para sólidos de grano fino y polvos
    Sensor en horquilla
    Universal
    No se necesita calibrar
    No se ve afectado por acumulación de sólidos o vibración externa
    Robusto
    Valor del interruptor visible desde fuera
    Extensión de cable

  • Especialidades

    Detección de acumulación y corrosión
    Versión remota
    3 versiones de temperatura disponibles
    SIL 2

  • Suministro / Comunicación

    10-55V DC PNP 3 hilos
    19-253V AC 2 hilos
    19...253V AC / 19V...55V DC 2 contacto del relé
    8/16mA
    NAMUR
    PFM

  • Temperatura ambiente

    -50°C ... 70°C
    (-60°F ... 160°F)

  • Temperatura del proceso

    -40°C ...80 °C
    (-40°F ... 170°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío ... 2 bar
    (Vacío ... 30 psi)
    máx.. 6 bar / 80 psi para EExd/EExde

  • Densidad min. del medio

    10 g/l (8 g/l contra pedido)

  • Principales partes húmedas

    Seleccionable por el sensor:316L 3.2µm
    316L 0.8µm
    316L revestido con PTFE (para evitar acumulaciones)
    Cable: PUR, Silicón

  • Resistencia a la tensión máxima

    3000 N

  • Conexión a proceso

    Cuerda

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

    EN Brida DN50...DN100
    ANSI Brida 2"...4"
    JIS Brida 50A...100A

  • Conexión a proceso higiénica

    Tres abrazaderas ISO2852

  • Longitud del sensor

    750....20000mm
    (30...800")

  • Comunicación

    DC PNP 2 hilos
    Tiristor AC
    DPDT relevador
    8/16mA
    NAMUR
    PFM

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TISS
    SIL

  • Aprobaciones de seguridad

    SIL

  • Opciones

    Cubierta de vidrio
    Espaciador de temperatura EN10204-3.1

  • Componentes

    PFM: FTL325P, FTL375P
    NAMUR: FTL325N, FTL375N

  • Límites de la aplicación

    Tamaño de grano > 10mm (0.4")

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 11
  • 12
    • Nr 12 Order code 52028204

      Adapter set housing/electronics FTM5x

      Fixing set. Consists of: securing ring 301. Adapter disc Alu, screw M3x12. Disc 301. Usage: FTM50/FTM51/FTM52.

  • 15
  • 20
  • 21
  • 20
    • Nr 20 Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Usage: housing T13, aluminium.

    • Nr 20 Order code 52025790

      Cover F16 transparent, gasket

      Gasket EPDM. Usage: housing F16 Polyester.

    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Nr 20 Order code 52027002

      Cover F15 316L, sight glass, gasket

      Sight glass: glass. Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Nr 20 Order code 52027693

      Cover F13/17/18 Alu,sight glass,gasket

      O-ring 70.0x3.0 EPDM. Usage: housing F13/F17/F18 Alu. Not for EEx d.

    • Nr 20 Order code 52027708

      Cover F15 316L, claw, gasket

      Cover claw. Gasket 67.5x2.9x1.5, VMQ/PTFE. For approval 2,3,4,8,D,G. Usage: housing F15, stainless steel, FTM50/FTM51/FTM52. For approval C,D,E,F,H,J,L,M,R,T,1,2. Usage: housing F15, stainless steel, FMI51/FMI52.

    • Nr 20 Order code 52027709

      Cover F15 316L,claw,sight glass,gasket

      Cover claw. Gasket 67.5x2.9x1.5, VMQ/PTFE. For approval 2,3,4,8,D,G. Usage: housing F15,stainless steel, FTM50/FTM51/FTM52.

    • Nr 20 Order code 52028271

      Cover T13 Alu,Ex d,high,sight glass,gas.

      Sight glass: mineral glass. Individual tested, EEx d/XP. O-ring EPDM, FDA 72.0x3.0. Usage: housing T13 aluminium.

    • Nr 20 Order code 71185025

      Cover F27 316L, gasket FVQM

      Material: 316L. O-ring 70.0x3.0 FVQM. Usage: stainless steel housing F27, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

  • 21
  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Usage: terminal compartment, housing T13, aluminium.

  • 15
    • Nr 15 Order code 52028180

      Cable entry G1/2, gasket, FTM5x

      Consists of: sdapter M20 > G1/2, 304. Gasket EPDM. Blind plug G1/2. Usage: housing F15 stainless steel, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028181

      Cable entry NPT1/2, gasket, FTM5x

      Consists of: adapter M20 > NPT1/2, 304. Gasket EPDM. Blind plug NPT1/2. Usage: housing F15 stainless steel, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028182

      Cable gland M20, gasket, FTM5x

      Consists of: cable gland M20, PA. Gasket EPDM. Usage: housing F15 stainless steel, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028183

      Cable gland M20 metal, gasket, FTM5x

      Consists of: cable gland M20, Metal. For approval 3,4. Usage: housing F15 stainless steel, FTM50/FTM51/FTM52.

  • 30
    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI51/FTI52,FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

  • 50
    • Nr 50 Order code FTM52X-

      Sensor FTM52, process connection

      Process connection. Extension cable. Material: 316L. Verwendung: FTM52.

    • Order code 71035208

      Cable, F15/16/17 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035209

      Cable, amoured, F15/16/17 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035210

      Cable, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035211

      Cable, amoured, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035212

      Cable Exd/Exde/XP, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035213

      Cable amoured Exd/Exde/XP, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71026213

      Removing tool FTM50/FTM51/FTM52

      Usage: FTM50/FTM51/FTM52, separate housing.

    • Order code 71036514

      Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x

      Usage: FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

    • Order code 52024632

      Rope shortening kit FTM52

      Usage: FTM52.

    • Order code 71040497

      Weather protection cover F13/F17/F18/F27

      Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Protection cover F16 housing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
