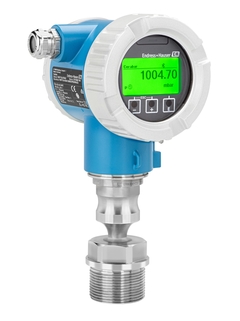

Cerabar PMP71B: transmisor de presión

CerabarPMP71B: transmisor de presión ©Endress+Hauser
CerabarPMP71B: transmisor de presión ©Endress+Hauser
CerabarPMP71B: transmisor de presión ©Endress+Hauser
CerabarPMP71B: transmisor de presión ©Endress+Hauser

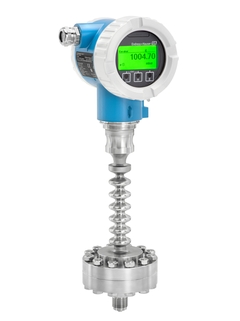

Con desacoplador por temperatura

CerabarPMP71B: transmisor de presión ©Endress+Hauser

Con desacoplador por temperatura y caja de acero inoxidable

Transmisor de presión inteligente: su estado de funcionamiento puede verificarse sin necesidad de interrumpir el proceso

Este transmisor pertenece a la nueva generación Cerabar. El transmisor es resistente y admite control remoto mediante una aplicación desde un dispositivo móvil y una conexión Bluetooth segura.
El software está diseñado para simplificar el manejo. Unos asistentes de navegación intuitiva guían al usuario durante la configuración y los tests de prueba y verificación del equipo.
Heartbeat Technology ofrece funciones de verificación y monitorización para detectar anomalías no deseadas, p. ej. cambios en las características del lazo de control.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Precisión

      Estándar:
      hasta 0,05 %
      Platino:
      hasta 0,025 %

    • Temperatura del proceso

      Estándar:
      -40 °C…+125 °C
      (-40 °F…+257 °F)

      Junta de diafragma:
      -40 °C...+400 °C
      (-40 °F...+752 °F)

    • Rango de medición del proceso

      400 mbar...700 bar
      (1.5 psi...10,500 psi)

    • Principales partes húmedas

      316L, AlloyC,
      Tántalo, Monel,
      PTFE, oro

    • Material de la membrana de proceso

      316L, AlloyC,
      Tántalo, Monel,
      PTFE,
      Oro

    • Celda de medición

      400 mbar...700 bar
      (6 psi...10,500 psi)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Con Heartbeat Technology puede verificar el estado de funcionamiento del equipo mientras el proceso está en marcha.

    • Indicación clara del estado del equipo: el indicador cambia de verde a rojo cuando se generan mensajes de diagnóstico

    • Reducción de los...

  • Ámbito de aplicación

    • Rango de medición para los valores de la presión: hasta 700 bar (10.500 psi)

    • Temperaturas de proceso hasta 400 °C (752 °F) con sello separador

    • Precisión: hasta +/–0,025 %

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión absoluta y del medidor

  • Característica / Aplicación

    Transmisor de presión con diafragma de proceso metálico.

    Disponible con juntas de diafragma.

    Verificación del estado del equipo sin necesidad de interrumpir el proceso.

    Asistentes intuitivos y claros para puesta en marcha, ensayos de prueba y verificaciones.

  • Especialidades

    Heartbeat Technology,

    Aplicación SmartBlue para configuración y mantenimiento a través de Bluetooth®,

    Módulo LED,

    Etiqueta (TAG) RFID para facilitar la identificación,

    Funciones de tipo "plug and play",

    HistoROM

  • Suministro / Comunicación

    Ex d, Ex e, no Ex:

    10,5...35 V CC

    Ex i: 10,5...30 V CC

  • Precisión

    Estándar:

    hasta 0,05 %

    Platino:

    hasta 0,025 %

  • Estabilidad a largo plazo

    0,05 % de URL/año

    0,07 % de URL/5 años

    0,10 % de URL/10 años

  • Temperatura ambiente

    -60 °C...+80 °C

    (-76 °F...+185 °F)

  • Temperatura del proceso

    Estándar:

    -40 °C…+125 °C

    (-40 °F…+257 °F)


    Junta de diafragma:

    -40 °C...+400 °C

    (-40 °F...+752 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    700 bar

    (10,500 psi)

  • Rango de medición del proceso

    400 mbar...700 bar

    (1.5 psi...10,500 psi)

  • Principales partes húmedas

    316L, AlloyC,

    Tántalo, Monel,

    PTFE, oro

  • Conexión a proceso

    Rosca:

    G1/2...G2, R1/2, MNPT3/4...MNPT2,

    FNPT1/2, R1/2

    Brida:

    DN25...DN100,

    NPS 1"...4"

    "Pancake": 2"...4", DN50...DN100

  • Máx. distancia de medición

    7000 m (22,966 ft) H2O

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex, CSA C/US

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1

    NACE MR0175,

    NACE MR0103

  • Aprobación marítima

    Aprobación marítima

  • Aprobaciones para agua potable

    NSF

  • Aprobaciones y certificados metrológicos

    MID

  • Opciones

    Indicador con control táctil

    Junta de diafragma

  • Límites de la aplicación

    Célula de medición: Metal
    soldado
    En caso de presurización, posibilidad
    de uso para medición de presión
    diferencial con dos transmisores
    de presión (presión diferencial
    electrónica). Tenga
    en cuenta la relación de presiones:
    presión hidrostática

  • Measuring principle

    Presión absoluta y del medidor

  • Característica

    Transmisor de presión con diafragma de proceso metálico.

    Disponible con juntas de diafragma.

    Verificación del estado del equipo sin necesidad de interrumpir el proceso.

    Asistentes intuitivos y claros para puesta en marcha, ensayos de prueba y verificaciones.

  • Suministro de voltaje

    4...20 mA HART

    Ex d, Ex e, no Ex:

    10,5...35 V CC :

    Ex i: 10,5...30 V CC

  • Precisión de Referencia

    Estándar:

    hasta 0,05 %

    Platino:

    hasta 0,025 %

  • Estabilidad a largo plazo

    0,05 % de URL/año

    0,07 % de URL/5 años

    0,10 % de URL/10 años

  • Temperatura del proceso

    Estándar:

    -40 °C…+125 °C

    (-40 °F…+257 °F)


    Junta de diafragma:

    -40 °C...+400 °C

    (-40 °F...+752 °F)

  • Temperatura ambiente

    -60 °C...+80 °C
    (-76 °F...+185 °F)

  • Celda de medición

    400 mbar...700 bar

    (6 psi...10,500 psi)

  • El menor rango calibrable

    5 mbar (0.075 psi)

  • Resistencia al vacío

    5 mbar (0.725 psi)

  • Máx. relación de reducción

    100:1

  • Límite máx. de sobrepresión

    2,800 bar (40,600 psi)

  • Conexión a proceso

    Rosca:

    G1/2...G2, R1/2, MNPT3/4...MNPT2,

    FNPT1/2, R1/2

    Brida:

    DN25...DN100,

    NPS 1"...4"

    "Pancake": 2"...4", DN50...DN100

  • Material de la membrana de proceso

    316L, AlloyC,

    Tántalo, Monel,
    PTFE,

    Oro

  • Junta de material

    PTFE

  • Llenar fluido

    Aceite de silicona, aceite inerte,

    Aceite vegetal,

    Aceite para alta/baja temperatura

  • Material del gabinete

    Aluminio,

    316L

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex, CSA C/US

  • Aprobaciones de seguridad

    SIL

  • Aprobación de diseños

    EN10204-3.1,

    NACE MR0103,

    NACE MR0175

  • Aprobaciones marítimas

    Aprobaciones marítimas

  • Aprobaciones para agua potable

    NSF

  • Especialidades

    Heartbeat Technology,

    Aplicación SmartBlue para configuración y mantenimiento a través de Bluetooth®,

    Módulo LED,

    Etiqueta (TAG) RFID para facilitar la identificación,

    Funciones de tipo "plug and play",

    HistoROM

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 14
    • Nr 14 Order code 71487198

      Blind plug, M20, 316L, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487199

      Blind plug, M20, Alu, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487201

      Blind plug, NPT1/2, Alu

      Consists of: blind plug, PTFE coated. Usage: FMG50, NMT81, PMC51B, PMC71B PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 14 Order code 71487203

      Blind plug, NPT1/2, 316L

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Order code 71435139

      M12 plug, 316L, housing side

      Usage: M12 screw-in thread, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71439098

      HAN7D plug, 90deg, housing side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435121

      Cover, Alu, connection compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 20 Order code 71435122

      Cover, 316L, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71435123

      Cover, 316L, sight window, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/FTL64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71435128

      Cover, 316L, connect. compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71439085

      Cover, Alu, connection compartment

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 20 Order code 71439086

      Cover red, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP1B, PMP71B.

    • Nr 20 Order code 71439087

      Cover red, Alu,connect. compartment,Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 20 Order code 71439088

      Cover red, Alu, sight window, Ex d

      Sealing ring, HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439089

      Cover, Alu, sight window

      Sealing ring, HNBR. Material sight window: plastic. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439090

      Cover, Alu, sight window, Ex d

      Sealing ring: HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 21
  • 31
  • 35
  • 40
    • Nr 40 Order code 71435772

      Segment display VU100

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

  • 30
  • 40
  • 56
    • Nr 56 Order code 71518699

      Screw set, screwed separator

      Consists of: 4x nut M8, 4x screw M8x40. Usage: FMD78, PMD78B, PMP55, PMP71B, PMP75.

  • 57
  • 70
    • Nr 70 Order code 71043886

      Cable PE, L=2m/80inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043888

      Cable PE, L=5m/200inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043889

      Cable PE, L=10m/400inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71070738

      Cable FEP, L=5m/200inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71474958

      HAN7D socket, cable side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71102216

      Mountingset Cerabar,Deltapilot,Levelflex

      Material: 316L. Usage: wall/pipe mounting (2"), FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 71372498

      Mounting bracket 2 valve,stainless steel

      Mounting set Manifold. Material: 316L. Consists of: 1x Mounting bracket. 1x U-bolts. 2x Washers A 8.4. 2x Hexagon nuts M8. Usage: wall/pipe mounting 2", DA63M, PMC51, PMC71, PMP51, PMP71.

    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.

    • Order code 71438303

      Weather protection cover, 316L, XW112

      Usage: FMG50, FTL51B, FTL62/FTL64, PMC71B, PMD75B/PMD78B, PMP71B.
