Cerabar PMP51B: transmisor de presión

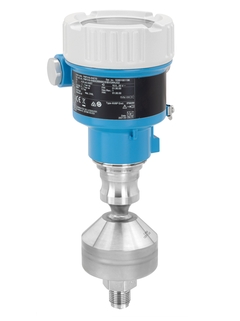

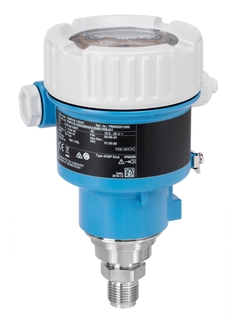

CerabarPMP51B: transmisor de presión ©Endress+Hauser

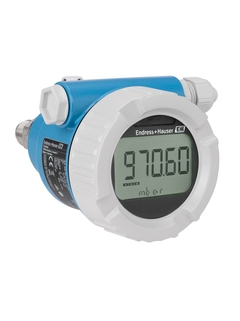

CerabarPMP51B: transmisor de presión ©Endress+Hauser

Transmisor de presión inteligente con membrana metálica para una medición muy precisa de líquidos y gases

Este transmisor pertenece a la nueva generación Cerabar. Combina resistencia con numerosas ventajas: p. ej., el manejo más fácil, tanto local como a distancia, y un mantenimiento basado en el estado de los equipos que mejora la gestión de los tiempos de parada planificados.
El software está diseñado para simplificar el manejo. Unos asistentes de navegación intuitiva y clara le guían durante la puesta en marcha y los tests de prueba del equipo. El transmisor admite control remoto mediante una app desde un dispositivo móvil y una conexión Bluetooth segura.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Precisión

      Standard:
      up to 0.075 %
      Platinum
      up to 0.055 %

    • Temperatura del proceso

      Standard:
      -40°C…+125°C
      (-40°F…+257°F)

      Diaphragm seal:
      -40°C...+400°C
      (-40°F...+752°F)

    • Rango de medición del proceso

      400 mbar... 400 bar
      (6psi...6,000psi)

    • Principales partes húmedas

      316L, AlloyC,
      Tantal, Monel,
      PTFE

    • Material de la membrana de proceso

      316L, AlloyC,
      Tantal, Monel,
      PTFE

    • Celda de medición

      400 mbar...400 bar
      (6psi...6,000psi)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Reducción de los errores sistemáticos: puesta en marcha SIL sin errores y tests de prueba guiados de los instrumentos

    • Reduzca los accidentes en planta y proteja sus equipos cuando los instrumentos están en zonas de acceso difícil

    • Control inalámbrico del...

  • Ámbito de aplicación

    • Rango de medición para los valores de la presión: hasta 400 bar (6000 psi)

    • Temperaturas de proceso hasta 400 °C (752 °F) con sello separador

    • Precisión: hasta +/–0,055 %

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión absoluta y del medidor

  • Característica

    Pressure transmitter with metal membrane for accurate measurement in liquids or gases.

    Available with diaphragm seals.

    Intuitive and clear wizard for commissioning

  • Suministro de voltaje

    Ex d, Ex e, non-Ex:
    10.5...35V DC

    Ex i: 10.5...30V DC

  • Precisión de Referencia

    Standard:

    up to 0.075 %

    Platinum:

    up to 0.055 %

  • Estabilidad a largo plazo

    0.1% of URL/year

    0.2% of URL/ 5 years

    0.25% of URL/ 10 years

  • Temperatura del proceso

    Standard:

    -40°C…+125°C

    (-40°F…+257°F)


    Diaphragm seal:

    -40°C...+400°C

    (-40°F...+752°F)

  • Temperatura ambiente

    -40°C...+85°C

    (-40°F...+185°F)

  • Celda de medición

    400 mbar...400 bar

    (6psi...6,000psi)

  • El menor rango calibrable

    20 mbar (0.3 psi)

  • Resistencia al vacío

    50 mbar (0.725 psi)

  • Máx. relación de reducción

    100:1

  • Límite máx. de sobrepresión

    2,800 bar (40,600 psi)

  • Conexión a proceso

    Thread:

    G1/2...G2, R1/2, MNPT3/4...MNPT2,

    FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...3"

  • Conexión a proceso higiénica

    Conexión a proceso higiénica

  • Material de la membrana de proceso

    316L, AlloyC,

    Tantal, Monel,

    PTFE

  • Junta de material

    PTFE

  • Llenar fluido

    Silicone oil, Inert oil,

    Vegetable oil,

    High/ low temperature oil

  • Material del gabinete

    Aluminium

  • Comunicación

    4...20 mA,

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Aprobaciones de seguridad

  • Aprobación de diseños

    EN10204-3.1,

    NACE MR0175,

    NACE MR0103

  • Aprobaciones higiénicas

    Aprobaciones higiénicas

  • Aprobaciones marítimas

    Aprobaciones marítimas

  • Aprobaciones para agua potable

    NSF

  • Especialidades

    Heartbeat Technology,

    Bluetooth® Operation and maintenance SmartBlue App,

    LED Module,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Measuring principle

    Presión absoluta y del medidor

  • Característica / Aplicación

    Pressure transmitter with metal membrane for accurate measurement in liquids or gases.

    Available with diaphragm seals.

    Intuitive and clear wizard for commissioning

  • Especialidades

    Heartbeat Technology,

    Bluetooth® Operation and maintenance SmartBlue App,

    LED Module,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Suministro / Comunicación

    Ex d, Ex e, non-Ex:

    10.5...35V DC

    Ex i: 10.5...30V DC

  • Precisión

    Standard:

    up to 0.075 %

    Platinum

    up to 0.055 %

  • Estabilidad a largo plazo

    0.1 % of URL/ year

    0.2 % of URL/ 5 years

    0.25 % of URL/ 10 years

  • Temperatura ambiente

    -40°C...+85°C
    (-40°F...+185°F)

  • Temperatura del proceso

    Standard:

    -40°C…+125°C

    (-40°F…+257°F)


    Diaphragm seal:

    -40°C...+400°C

    (-40°F...+752°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    700 bar (10,500 psi)

  • Rango de medición del proceso

    400 mbar... 400 bar
    (6psi...6,000psi)

  • Principales partes húmedas

    316L, AlloyC,

    Tantal, Monel,

    PTFE

  • Conexión a proceso

    Thread:

    G1/2...G2, R1/2, MNPT3/4...MNPT2,

    FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...3"

  • Máx. distancia de medición

    4000 m (13,123 ft) H2O

  • Comunicación

    4...20 mA,

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1

    NACE MR0175,

    NACE MR0103,

    AD2000

  • Aprobaciones higiénicas

    3A, EHEDG

    CoC ASME-BPE

  • Aprobación marítima

    GL/ ABS/ LR/ BV/ DNV

  • Aprobaciones para agua potable

    NSF

  • Opciones

    Pantalla local

  • Límites de la aplicación

    Measuring cell: Metal welded
    If pressurized, possibly use differential pressure measurement with two pressure transmitters (electronic dp). Observe ratio head pressure: hydrostatic pressure

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 14
    • Nr 14 Order code 71487198

      Blind plug, M20, 316L, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487199

      Blind plug, M20, Alu, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487201

      Blind plug, NPT1/2, Alu

      Consists of: blind plug, PTFE coated. Usage: FMG50, NMT81, PMC51B, PMC71B PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 14 Order code 71487203

      Blind plug, NPT1/2, 316L

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Order code 71435139

      M12 plug, 316L, housing side

      Usage: M12 screw-in thread, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71439098

      HAN7D plug, 90deg, housing side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 18
    • Nr 18 Order code 71474251

      Ground terminal Housing L+P

      Consists of: Spring washer, screw, earth handle, clamp. Usage: housing FMG50, PMC51B, PMD55B, PMD75B/PMD78B.

  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439086

      Cover red, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP1B, PMP71B.

    • Nr 20 Order code 71439088

      Cover red, Alu, sight window, Ex d

      Sealing ring, HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439089

      Cover, Alu, sight window

      Sealing ring, HNBR. Material sight window: plastic. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439090

      Cover, Alu, sight window, Ex d

      Sealing ring: HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 21
  • 40
    • Nr 40 Order code 71435772

      Segment display VU100

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 40 Order code 71435779

      Segment display + Bluetooth VU101

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 70
    • Nr 70 Order code 71043886

      Cable PE, L=2m/80inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043888

      Cable PE, L=5m/200inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043889

      Cable PE, L=10m/400inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71070738

      Cable FEP, L=5m/200inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71474958

      HAN7D socket, cable side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71102216

      Mountingset Cerabar,Deltapilot,Levelflex

      Material: 316L. Usage: wall/pipe mounting (2"), FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 71372498

      Mounting bracket 2 valve,stainless steel

      Mounting set Manifold. Material: 316L. Consists of: 1x Mounting bracket. 1x U-bolts. 2x Washers A 8.4. 2x Hexagon nuts M8. Usage: wall/pipe mounting 2", DA63M, PMC51, PMC71, PMP51, PMP71.

    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.
