Cerabar PMC51B: Transmisor de presión

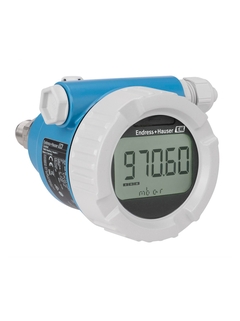

CerabarPMC51B: Transmisor de presión ©Endress+Hauser

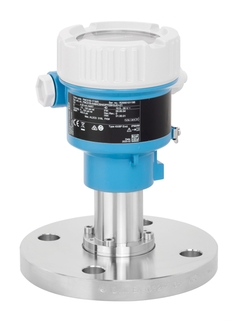

CerabarPMC51B: Transmisor de presión ©Endress+Hauser

Transmisor inteligente con membrana cerámica para una medición muy precisa de líquidos y gases

Este transmisor pertenece a la nueva generación Cerabar. Combina resistencia con numerosas ventajas: p. ej., el manejo más fácil, tanto local como a distancia, y un mantenimiento basado en el estado de los equipos.
El software está diseñado para simplificar el manejo. Unos asistentes de navegación intuitiva le guían durante la puesta en marcha y los tests de prueba del equipo, lo que minimiza los errores operativos. El transmisor admite control remoto mediante una app desde un dispositivo móvil y una conexión Bluetooth segura.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Precisión

      Standard:
      up to 0.075 %
      Platinum:
      up to 0.055 %

    • Temperatura del proceso

      -40°C...+100°C
      (-40°F...+212°F)

    • Rango de medición del proceso

      100 mbar...40 bar
      (1.5 psi...600 psi)

    • Principales partes húmedas

      Ceraphire ceramic
      FKM, EPDM, HNBR,
      Perlast, Kalrez

    • Material de la membrana de proceso

      Ceramic

    • Celda de medición

      100 mbar...40 bar
      (1.5 psi...600 psi)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Control inalámbrico del equipo en la zona de proceso desde la app SmartBlue. No es necesario interrumpir el proceso.

    • Reducción de los errores sistemáticos: puesta en marcha SIL sin errores y tests de prueba guiados de los instrumentos

    • Reduzca los...

  • Ámbito de aplicación

    • Rango de medición para los valores de la presión: hasta 40 bar (600 psi)

    • Resistencia al vacío total con temperaturas de proceso de hasta +100 °C (212 °F)

    • Precisión: hasta +/–0,055 %

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión absoluta y del medidor

  • Característica

    Pressure transmitter with ceramic process membran for accurate measurement in liquid or gases.

    Intuitive and clear wizard for commissioning

  • Suministro de voltaje

    Ex d, Ex e, non-Ex:

    10.5...35V DC

    Ex i: 10.5...30V DC

  • Precisión de Referencia

    Standard:

    up to 0.075 %

    Platinum:

    up to 0.055 %

  • Estabilidad a largo plazo

    0.10% of URL/ year

    0.25% of URL/ 5 years

    0.40% of URL/ 10 years

  • Temperatura del proceso

    -40°C...+100°C

    (-40°F...+212°F)

  • Temperatura ambiente

    -40°C...+85°C
    (-40°F...+185°F)

  • Celda de medición

    100 mbar...40 bar

    (1.5 psi...600 psi)

  • El menor rango calibrable

    5 mbar (0.075 psi)

  • Resistencia al vacío

    up to 100°C (212°F)

  • Máx. relación de reducción

    100:1

  • Límite máx. de sobrepresión

    60 bar (900 psi)

  • Conexión a proceso

    Thread:

    G1/2...G2, R1/2, MNPT1/2...MNPT2,

    FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...4"

  • Material de la membrana de proceso

    Ceramic

  • Junta de material

    FKM, EPDM, HNBR, FFKM

  • Llenar fluido

    none, dry measuring cell

  • Material del gabinete

    Aluminium

  • Comunicación

    4...20 mA,

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobación de diseños

    EN10204-3.1

    NACE MR0175,

    NACE MR0103

  • Aprobaciones para agua potable

    NSF, KTW

  • Especialidades

    Heartbeat Technology,

    Bluetooth® Operation and maintenance SmartBlue App,

    LED Module,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Measuring principle

    Presión absoluta y del medidor

  • Característica / Aplicación

    Pressure transmitter with ceramic process membran for accurate measurement in liquid or gases.

    Intuitive and clear wizard for commissioning

  • Especialidades

    Heartbeat Technology,

    Bluetooth® Operation and maintenance SmartBlue App,

    LED Module,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Suministro / Comunicación

    Ex d, Ex e, non-Ex::

    10.5...35V DC

    Ex i: 10.5...30V DC

  • Precisión

    Standard:

    up to 0.075 %

    Platinum:

    up to 0.055 %

  • Estabilidad a largo plazo

    0.10 % of URL/ year

    0.25 % of URL/ 5 years

    0.40 % of URL/ 10 years

  • Temperatura ambiente

    -40°C...+85°C

    (-40°F...+185°F)

  • Temperatura del proceso

    -40°C...+100°C

    (-40°F...+212°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    40 bar (600 psi)

  • Rango de medición del proceso

    100 mbar...40 bar
    (1.5 psi...600 psi)

  • Principales partes húmedas

    Ceraphire ceramic

    FKM, EPDM, HNBR,

    Perlast, Kalrez

  • Conexión a proceso

    Thread:

    G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...4"

  • Máx. distancia de medición

    400 m (1312 ft) H2O

  • Comunicación

    4...20 mA,

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de diseño

    EN 10204-3.1

    NACE MR0175,

    NACE MR0103

  • Aprobaciones para agua potable

    NSF, KTW

  • Límites de la aplicación

    Measuring cell: ceramics
    If pressurized, possibly use differential pressure measurement with two pressure transmitters (electronic dp). Observe ratio head pressure : hydrostatic pressure

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 14
    • Nr 14 Order code 71487198

      Blind plug, M20, 316L, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487199

      Blind plug, M20, Alu, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487203

      Blind plug, NPT1/2, 316L

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487201

      Blind plug, NPT1/2, Alu

      Consists of: blind plug, PTFE coated. Usage: FMG50, NMT81, PMC51B, PMC71B PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71471535

      Cable gland M20x1.5 x G1/2, Ex d, 316L

      Only for Japanese market. Usage: FMG50, FTL41, FTL51B, FTL62/FTL64, FMP51/FMP52/FMP53/FMP54/ FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/ FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67, NMR81/NMR84, NMS80/NMS81/NMS83, NRF81, PMC51B/PMP51B, PMC71B/PMP71B, PMD55B, PMD75B/PMD78B.

    • Nr 15 Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Order code 71435139

      M12 plug, 316L, housing side

      Usage: M12 screw-in thread, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71439098

      HAN7D plug, 90deg, housing side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71474958

      HAN7D socket, cable side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 18
    • Nr 18 Order code 71474251

      Ground terminal Housing L+P

      Consists of: Spring washer, screw, earth handle, clamp. Usage: housing FMG50, PMC51B, PMD55B, PMD75B/PMD78B.

  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439090

      Cover, Alu, sight window, Ex d

      Sealing ring: HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439086

      Cover red, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP1B, PMP71B.

    • Nr 20 Order code 71439089

      Cover, Alu, sight window

      Sealing ring, HNBR. Material sight window: plastic. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439088

      Cover red, Alu, sight window, Ex d

      Sealing ring, HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 25
    • Nr 25 Order code 71435121

      Cover, Alu, connection compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 25 Order code 71439085

      Cover, Alu, connection compartment

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 25 Order code 71439087

      Cover red, Alu,connect. compartment,Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

  • 21
  • 35
  • 40
    • Nr 40 Order code 71435772

      Segment display VU100

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 40 Order code 71435779

      Segment display + Bluetooth VU101

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 51
  • 52
    • Nr 52 Order code 71495134

      Screw set, M5x16, 4 pieces

      Consists of: Screw DIN 34800, small flange. Material: A4-70. Clamping coating: TUFLOCK point. Usage: PMC51, PMC51B, PMC71, PMC71B.

  • 55
    • Nr 55 Order code 52020217

      Adapter PMC71 G1/2, d11.4, Da30, 316L

      Process adapter thread external G1/2, internal 11.5mm, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020224

      Adapter PMC71 PF1/2, d3, 316L, 3.1

      Process adapter thread external PF1/2. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020225

      Adapter PMC71 G1/2, d11.4, 316L, 3.1

      Process adapter thread external G1/2, internal 11.5mm. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020226

      Adapter PMC71 PT1/2, d11.4, 316L, 3.1

      Process adapter thread external PT1/2, internal 11.5mm. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020227

      Adapter PMC71 NPT1/2, d11.4, 316L, 3.1

      Process adapter thread external NPT1/2, internal 11.5mm. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020228

      Adapter PMC71 NPT1/2, NPT1/4, 316L, 3.1

      Process adapter thread external NPT1/2, internal NPT1/4. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020229

      Adapter PMC71 M20, d3, 316L, 3.1

      Process adapter thread external M20. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020230

      Adapter PMC71 G1/2, d3, 316L, 3.1

      Process adapter, thread external G1/2. Material test certificate, wetted parts, Inspection cert. EN10204-3.1 material, interchangeable threaded boss. Usage: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 71007932

      Adapter Cbar S G1-1/2 ISO228,316L,screws

      Process connection, flush mounted. 4x fixing screw M5x16. Usage: PMC51B, PMC71, PMC71B.

  • 58
  • 70
    • Nr 70 Order code 71043886

      Cable PE, L=2m/80inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043888

      Cable PE, L=5m/200inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043889

      Cable PE, L=10m/400inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71070738

      Cable FEP, L=5m/200inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71102216

      Mountingset Cerabar,Deltapilot,Levelflex

      Material: 316L. Usage: wall/pipe mounting (2"), FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 71372498

      Mounting bracket 2 valve,stainless steel

      Mounting set Manifold. Material: 316L. Consists of: 1x Mounting bracket. 1x U-bolts. 2x Washers A 8.4. 2x Hexagon nuts M8. Usage: wall/pipe mounting 2", DA63M, PMC51, PMC71, PMP51, PMP71.

    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.
