Mostrar todos los productos: Presión Capacitivo

Presión absoluta y relativa

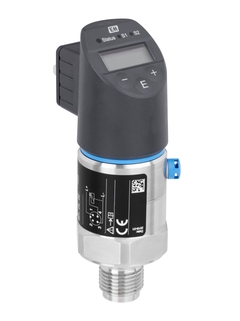

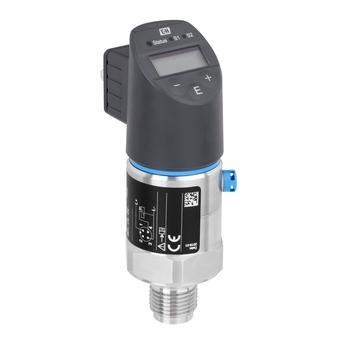

Ceraphant PTC31B

Principio de medición de presión

Presostato económico con sensor cerámico sin aceite de relleno para medición en gases o líquidos

El equipo Ceraphant PTC31B es un presostato económico con célula de medición cerámica a prueba de vacío para la medición y monitorización seguras de presiones absolutas y relativas. El presostato con diseño compacto es muy estable y resistente al vacío para presiones abs. de hasta 0 bar.

Gama Fundamental

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Dimensionado

Comparar

Resumen de especificaciones
Celda de medición

+100 mbar....+40 bar
(+1.5 psi....600 psi)

Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

PTC31B

Mostrar detalles Ocultar detalles

Mostrar detalles

Volver a la Selección rápida

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Componentes adicionales

Barrera activa RN221N con diagnóstico HART® opcional

Barrera activa con fuente de alimentación para una separación segura de circuitos de corriente de 4...20
Más información
Comparar
Cargando precio

Precios no disponibles temporalmente

Precio tras inicio de sesión

from CHF 803.-
F

L

E

X
RMA42
Transmisor de proceso con unidad de control

Transmisor universal, fuente de alimentación por lazo, barrera y disyuntor de seguridad ¡en un solo equipo!
Más información
Comparar
Cargando precio

Precios no disponibles temporalmente

Precio tras inicio de sesión

from CHF 803.-
F

L

E

X
RIA15
Indicador alimentado por lazo para señales 4…20 mA o HART®

Para la indicación de la señal de 4 … 20 mA o los valores HART® en campo o en panel.
Más información
Comparar
Cargando precio

Precios no disponibles temporalmente

Precio tras inicio de sesión

from CHF 803.-

Ventajas
Una electrónica de conmutación integrada para una monitorización y un control del proceso descentralizados y económicos
Comprobación sencilla de funciones e información en campo gracias a los LED y el indicador digital
El sensor cerámico capacitivo sin...

Mostrar más
Una electrónica de conmutación integrada para una monitorización y un control del proceso descentralizados y económicos
Comprobación sencilla de funciones e información en campo gracias a los LED y el indicador digital
El sensor cerámico capacitivo sin aceite de relleno (Ceraphire) y span mínimo para presiones de hasta 0-20 mbar proporciona información fiable del proceso
Alta disponibilidad de proceso para aplicaciones de vacío y aplicaciones con productos abrasivos

Mostrar menos

Ámbito de aplicación
Presostato con diafragma de sensor cerámico para la monitorización de presiones absolutas y relativas en gases, vapores, líquidos y materiales pulverulentos.
Conexiones a proceso: roscas
Temperatura de proceso: -25 a +100 °C (-13 a +212 °F)
Presión: -1/0...

Mostrar más
Presostato con diafragma de sensor cerámico para la monitorización de presiones absolutas y relativas en gases, vapores, líquidos y materiales pulverulentos.
Conexiones a proceso: roscas
Temperatura de proceso: -25 a +100 °C (-13 a +212 °F)
Presión: -1/0 hasta +40 bar (-15/0 hasta +600 psi)
Precisión: ±0,3%

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Interruptor de presión
Característica

Presostato inteligente con sensor capacitivo, estable a largo plazo y resistente a la abrasión
Suministro de voltaje

10…30 VCC
Precisión de Referencia

0,5 %,

Platino: 0,3 %
Estabilidad a largo plazo

0.2 % de URL / año
Temperatura del proceso

-25 °C....+100 °C

(-13 °F....+212 °F)
Temperatura ambiente

-20 °C...+70 °C

(-4 °C...+158 °F)
Celda de medición

+100 mbar....+40 bar

(+1.5 psi....600 psi)
Límite máx. de sobrepresión

60 bar (900 psi)
Conexión a proceso

Roscas:

G1/4, G1/2,

MNPT1/4, MNPT1/2,

DIN13,

JIS R1/2
Comunicación

1 interruptor PNP

2 interruptores PNP

1 interruptor PNP +

4...20 mA analógico
Aprobación de diseños

Informe de inspección
final EN 10204-3.1

Limpio de aceite y grasa

Limpiado para aplicaciones con oxígeno

Ajuste alarma mín
Especialidades

Indicador digital

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Weld-in adapter, process adapter and flanges
Level and pressure measurement

Technical Information (TI)
Ceraphant PTC31B, PTP31B Technical Information
Pressure switch for safe measurement and monitoring of absolute and
gauge pressure

Technical Information (TI)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Medición de presión de proceso

Manual de instrucciones (BA)
Ceraphant PTC31B, PTP31B, PTP33B Operating Instructions
Pressure switch for safe measurement and monitoring of absolute and
gauge pressure

Manual de instrucciones (BA)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Medición de presión de proceso

Short Instruction (KA)

09/20

Inglés
Ceraphant PTC31B, PTP31B, PTP33B Manual de instrucciones abreviado
Presostato para la medición y monitorización segura de presiones
absolutas y relativas

Short Instruction (KA)

05/18

Inglés
Mechanical accessories for pressure measuring devices
Pressure measurement

Special Documentation (SD)
M12 socket
Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, Gammapilot

Special Documentation (SD)
Valve plug
Valve plug

Special Documentation (SD)
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten

Competence Brochure (CP)

05/15

Alemán
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung

Competence Brochure (CP)

03/21

Alemán
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement

Competence Brochure (CP)

03/21

Inglés
Ceraphant T PTC31B
Druckschalter mit abrasionsfestem Keramiksensor zur Überwachung von
Absolut- und
Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben

Tender Text

02/21

Alemán
IODD Single, IODD_IOL_PR_Ceraphant_0x92FE_0x01_0x01, 22.01.2019 (Pressure, Ceraphant, 0x92FE)
IO-Link,

IO-Link Version: Any

IO Device Description (IODD)

1.00.00

Language neutral
Ceraphant
Código de producto: PTC31B-
Número Declaración: HE_00565_01.17
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Chino
Ceraphant
Código de producto: PTC31B-, PTP31B-, PTP33B-
Número Declaración: HE_00714_01.17
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Alemán , Inglés
Cerabar, Ceraphant
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Número Declaración: HE_00360_01.16
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Alemán , Inglés
Ceraphant
Código de producto: PTC31B-
Número Declaración: FDA_00244_01.20

FDA Declaration

Alemán , Inglés , French
Ceraphant
Código de producto: PTC31B-, PTP31B-, PTP33B-
Número Declaración: EC_00452_04.16

EU Declaration

Alemán , Inglés , French
Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar
Código de producto: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.DE02.B.11894/20

Miscellaneous

Ruso
Cerabar, Ceraphant
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Región: Canada (CRN)
Entidad certificadora: CRN

Pressure Equipment

Inglés
Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Código de producto: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
Entidad certificadora: TÜV

Pressure Equipment

Alemán , Inglés
Cerabar, Ceraphant, Ceraphant T
Código de producto: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Región: Malaysia
Entidad certificadora: SPAN
Número de certificado: SPAN/BPI/2699-2019

Metrology
Ceraphant
Código de producto: PTC31B-, PTP31B-, PTP33B-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: DE.C.30.004.A NO 67872/1

Metrology

Ruso
Ceraphant
Código de producto: PTC31B-, PTP31B-, PTP33B-
Región: Kazakhstan
Entidad certificadora: KazInMetr
Número de certificado: 860

Metrology

Ruso
Ceraphant
Código de producto: PTC31B-, PTP31B-, PTP33B-
Región: Canada, USA
Entidad certificadora: CSA

Ordinary Location Product Safety

Inglés

Mostrar más
Mostrar menos

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code 71336104

  Valve Plug ISO4400 M16, PTP/PTC3xB

  4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

  Mostrar detalles Ocultar detalles
- Order code 71336105

  Valve plug ISO4400 NPTF1/2, PTP/PTC3xB

  4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

  Mostrar detalles Ocultar detalles
- Order code 71114212

  Plug connector M12 90deg

  Self confectionery connection. Usage: plug M12.

  Mostrar detalles Ocultar detalles
- Order code 52006263

  Socket for plug 4p-125V, 4A-M12

  M12 socket for plug. Self confectionery connection. Usage: plug M12.

  Mostrar detalles Ocultar detalles
- Order code 52010285

  Cable 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

  M12 plug connector. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

  Mostrar detalles Ocultar detalles
- Order code 71114212

  Plug connector M12 90deg

  Self confectionery connection. Usage: plug M12.

  Mostrar detalles Ocultar detalles
- Order code

  Unit is not repairable.

  Mostrar detalles Ocultar detalles

Mostrar más
Mostrar menos

Predecesor
- Ceraphant T PTC31

Noticias
Operations app de Endress+Hauser

El nuevo 'Operations' app de Endress+Hauser, ofrece un rápido acceso a información actualizada y específica de su instrumento: referencia, disponibilidad, repuestos...
Lea la historia completa

Presión absoluta y relativaCeraphant PTC31B

Presostato económico con sensor cerámico sin aceite de relleno para medición en gases o líquidos

Resumen de especificaciones

Celda de medición

Selección rápida

Configuración individual

Componentes adicionales

Barrera activa RN221N con diagnóstico HART® opcional

RMA42Transmisor de proceso con unidad de control

RIA15Indicador alimentado por lazo para señales 4…20 mA o HART®

Ventajas

Ámbito de aplicación

Características y especificaciones

Details

Measuring principle

Característica

Suministro de voltaje

Precisión de Referencia

Estabilidad a largo plazo

Temperatura del proceso

Temperatura ambiente

Celda de medición

Límite máx. de sobrepresión

Conexión a proceso

Comunicación

Aprobación de diseños

Especialidades

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Predecesor

Operations app de Endress+Hauser

Presión absoluta y relativa
Ceraphant PTC31B

RMA42
Transmisor de proceso con unidad de control

RIA15
Indicador alimentado por lazo para señales 4…20 mA o HART®
