Portasondas de temperatura para las industrias química, de petróleo y gas, y eléctrica y energética

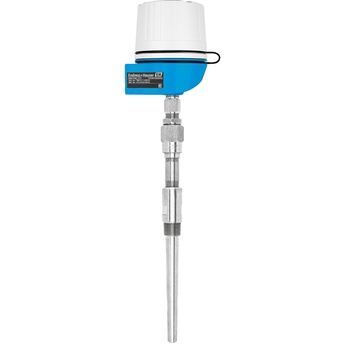

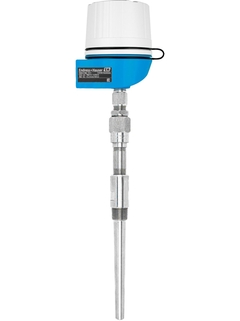

Termómetro industrial TM151 con termopozo de varilla
Resumen de especificaciones
Precisión
Class AA acc. to IEC 60751 Class A acc. to IEC 60751 Class B acc. to IEC 60751 Class special or standard acc. to ASTM E230 Class 1 or 2 acc. to IEC 60584-2
Tiempo de respuesta
depending on configuration
Máx. presión de proceso (estática)
depending on the configuration up to 500 bar
Rango de temperatura de operación
PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 QuickSensTF: -50 °C …200 °C (-58 °F …392 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) Typ K: max. 1.100 °C (max. 2.012 °F) Typ J: max. 800 °C (max. 1.472 °F) Typ N: max. 1.100 °C (max. 2.012 °F)
Sonda de temperatura industrial modular RTD o TC, completa con termopozo de barra o para utilizar con termopozo en campo. Disponible con transmisores de temperatura de Endress+Hauser para una mayor precisión y fiabilidad: fácil personalización mediante la elección de las salidas y los protocolos de comunicación. Opcionalmente disponible con conectividad Bluetooth®. Sonda de temperatura que incorpora las últimas innovaciones, como iTHERM QuickNeck, y tecnologías de sensor de temperatura, como iTHERM QuickSens y iTHERM StrongSens.
Rango de aplicación universal
Rango de medición: de –200 a +1.100 °C (de –328 a +2.012 °F)
Rango para los valores de presión hasta 500 bar (7.252 psi)
Elementos sensores resistentes a vibraciones de hasta 60 g
Mayor facilidad de mantenimiento (sustitución de sensores sin interrumpir el proceso) y recalibración sencilla y segura del punto de medición
Ventajas
Segunda junta de proceso con indicación de fallo que ofrece información valiosa sobre el estado de salud del equipo
iTHERM QuickSens: los tiempos de respuesta más rápidos de 1,5 s para un control de procesos óptimo
iTHERM StrongSens: resistencia a la vibración sin igual (>60 g) para la mayor seguridad en planta
iTHERM QuickNeck: ahorro de tiempo y costes gracias a una recalibración sencilla sin herramientas
Conectividad vía Bluetooth® (opcional)
Certificación internacional: protección contra explosiones conforme a ATEX, IECEx, CSA C/US y CCC
Iplom SpA buscaba optimizar su proceso de refinación para prolongar la vida del catalizador y aumentar la seguridad en una aplicación de hidrodesulfuración (HDS) mediante un perfil de temperatura 3D preciso.
Endress+Hauser implementa un concepto de logística muy eficaz en la planta de Basilea de los distribuidores de productos químicos Brenntag Schweizerhall AG.
metric style modular temperature assembly universal range of application suitable for hazardous areas suitable for high process pressures with neck or QuickNeck incl. thermowell / protection tube (metal) or to be installed into thermowell can be used with StrongSens
termopozo / tubo de protección
barstock (drilled) or to be used with thermowell
Inserto / sonda
mineral insulated (MI), flexible
Tubo de protección de diámetro exterior / Elemento de inserción
16 mm (0,63") 18 mm (0,71") 19 mm (0,75") 19,5 mm (0,77") 20 mm (0,79") 22,2 mm (0,87") 24 mm (0,95") 25 mm (0,98") 25,4 mm (1,0") 26 mm (1,02") 27 mm (1,06") 30 mm (1,18") 33,4 mm (1,31")
PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 QuickSensTF: -50 °C …200 °C (-58 °F …392 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) Typ K: max. 1.100 °C (max. 2.012 °F) Typ J: max. 800 °C (max. 1.472 °F) Typ N: max. 1.100 °C (max. 2.012 °F)
Máx. presión de proceso (estática)
depending on the configuration up to 500 bar
Precisión
Class AA acc. to IEC 60751 Class A acc. to IEC 60751 Class B acc. to IEC 60751 Class special or standard acc. to ASTM E230 Class 1 or 2 acc. to IEC 60584-2
Tiempo de respuesta
depending on configuration
Integración del transmisor de cabezal
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Aprobaciones Ex
ATEX II3G Ex ec IIC T6, II3D CSA C/US General Purpose CSA C/US IS, NI I/1+2/A-D CSA C/US XP, NI, DIP I, II, III/1+2/A-G CSA C/US DIP II, III / 1/E-G EAC 0Ex ia IIC T6...T1 Ga X EAC Ga/Gb Ex d IIC T6...T1 X EAC Ex ta/tb IIIC 85oC...450oC Da/Db X EAC Ga/Gb Ex ia IIC T6...T1 X EAC 0Ex ia IIC T6...T1 Ga X, Ex ia IIIC 85oC...450oC Da/Db X EAC Ga/Gb Ex d IIC T6...T1 X, Ex ta/tb IIIC 85oC...450oC Da/Db X INMETRO Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db INMETRO Ex d IIC T6 Ga/Gb, Ex tb IIIC Da/Db INMETRO Ex nA IIC T6 Gc CCC Ex ia IIC T6 Ga/Gb CCC Ex d IIC T6 Ga/Gb, Ex tD A20/A21 CCC Ex tD A20/A21 CCC Ex nA IIC T6 Gc UK II1/2G Ex ia IIC T6 Ga/Gb, II1/2D Ex ia IIIC Da/Db UK II3G Ex nA IIC T6 Gc, II3D Ex tc IIIC Dc UK II1/2G Ex db IIC T6 Ga/Gb, II1/2D Ex ta/tb IIIC Da/Db ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db ATEX IECEx II1/2G Ex ia IIC T6 Ga/Gb ATEX IECEx II1/2G Ex ia IIC T6, II1/2D ATEX IECEx II1/2G Ex db IIC T6, II1/2D
Temperatur und Systemprodukte für
Kraftwerke & Energie, Chemie und Öl & Gas
PU (publicación)
Versión en alemán - 06/2023
New version available in English
Temperatur und Systemprodukte für Kraftwerke & Energie, Chemie und Öl & Gas Enthält iTHERM ModuLine, iTHERM MultiSens, iTEMP Temperaturtransmitters, Systemprodukte
Temperature and system products for
Power & Energy, Chemical and Oil & Gas
including iTHERM ModuLine,
iTHERM MultiSens,
iTEMP temperature
Transmitters, system products
PU (publicación)
Versión en inglés - 06/2023
New version available in English
Temperature and system products for Power & Energy, Chemical and Oil & Gas including innovative iTHERM ModuLine, iTHERM MultiSens temperature assemblies, iTEMP temperature transmitters and system products
LCD de 17 mm (0.67") 5 dígitos Gráfico de barra de 7 segmentos Indicador de texto simple para unidad/etiqueta (TAG) Posibilidad de activar la retroiluminación
Interfaz de comunicación WirelessHART Velocidad de transmisión: Nominal 250 kbit/s Frecuencia de trabajo: 2,4 GHz (banda ISM) Alcance de transmisión en condiciones de referencia: En exteriores 250 m, en interior 50 m
LCD de 17 mm (0.67") 5 dígitos Gráfico de barra de 7 segmentos Indicador de texto simple para unidad/etiqueta (TAG) Posibilidad de activar la retroiluminación
Interfaz de comunicación WirelessHART Velocidad de transmisión: Nominal 250 kbit/s Frecuencia de trabajo: 2,4 GHz (banda ISM) Alcance de transmisión en condiciones de referencia: En exteriores 250 m, en interior 50 m
