TH56
Sensor con termopar al estilo estadounidense con conector

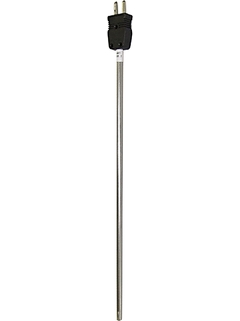

Ilustración del sensor de temperatura TC TH56 ©Endress+Hauser

Sensor de temperatura con termopar económico diseñado para uso en muchas aplicaciones de proceso y laboratorio

El sensor de termopar (TC) con conector es fácil de instalar y proporciona un gran nivel de fiabilidad ya que proporciona una medición de temperatura fiable y exacta en los procesos comunes. La sonda se utiliza en muchas aplicaciones de proceso y laboratorio tales como intercambiadores de calor, hornos o secadores. Si no hay ningún sensor de termopozo adicional, el casquillo de la sonda entra directamente en contacto con el producto del proceso. Ello permite que la sonda de cable detecte cambios rápidos de temperatura con exactitud.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      clase 1 de acuerdo a IEC 60584
      clase 2 de acuerdo a IEC 60584

    • Tiempo de respuesta

      63% rt = 0,3 s

    • Máx. presión de proceso (estática)

      a 20 °C: 40 bar (580 psi)

    • Rango de temperatura de operación

      Tipo T:
      -270 °C ...370 °C
      (-454 °F ...698 °F)
      Tipo J:
      -210 °C ...720 °C
      (-346 °F ...1.328 °F)
      Tipo E:
      -270 °C ...820 °C
      (-454 °F ...1.508 °F)
      Tipo K:
      -270 °C ... 1.150 °C
      (-454 °F ...2.102 °F)
      Tipo N:
      -270 °C ... 1.150 °C
      (-454 °F ...2.102 °F)

    • Máx. longitud de inmersión bajo demanda

      hasta 4.877 mm (192,00'')

Selección rápida

Elija entre nuestras opciones recomendadas
Sales price
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones. Un único número de modelo comprende el portasondas para sensor y transmisor para disponer de una solución de punto de medición completa.

    • ...

  • Ámbito de aplicación

    Los termopares con aislamiento de óxido de magnesio, comúnmente denominados termopares MgO, se usan en muchos procesos y aplicaciones de laboratorio. Presentan muchas características deseables que convierten estos termopares en una buena opción para...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termopar

  • Característica / Aplicación

    Estilo EU

    sonda de cable

    conexión a proceso como adaptador de compresión

  • termopozo / tubo de protección

    sin (no fue diseñada para usarse con el termopozo)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

  • Diámetro exterior del tubo de protección

    1/16'' (1,59 mm)

    1/8'' (3,18 mm)

    3/16'' (4,76 mm)

    1/4'' (6,35 mm)

  • Máx. longitud de inmersión bajo demanda

    hasta 4.877 mm (192,00'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

    Inconel 600 (2.4816)

  • Recubrimiento opcional

    not applicable

  • Conexión a proceso

    Adaptador de compresión:

    NPT1/8"

    NPT1/4"

  • Forma de la Punta

    recto

  • Aspereza de la superficie Ra

    not defined

  • Rango de temperatura de operación

    Tipo T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Tipo J:

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Tipo E:

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Tipo K:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

    Tipo N:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 40 bar (580 psi)

  • Precisión

    clase 1 de acuerdo a IEC 60584

    clase 2 de acuerdo a IEC 60584

  • Tiempo de respuesta

    63% rt = 0,3 s

  • Integración del transmisor de cabezal

    no
