RTD-Assembly S.A. Style TLSR5

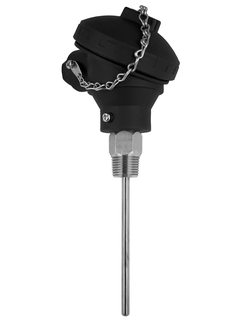

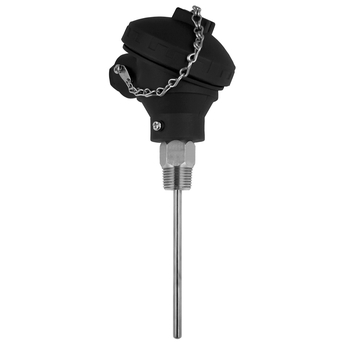

Ilustración del producto: termorresistencia TLSR5 ©Endress+Hauser

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    Estilo S.A.

    rango universal de aplicación

    utilizable con o sin termopozo
    con resorte para uso en termopozo

    Opciones disponibles para construir insertos removibles (partes de refacción)

  • Cabezal de terminal

    amplio rango posible de cabezales

    posibles materiales de construcción: PVC, aluminio, SS316

    posibles opciones de salidas mezcladas

  • termopozo / tubo de protección

    para utilizar con o sin termopozo (puede ser ordenado por separado)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

  • Máx. longitud de inmersión bajo demanda

    hasta 2.000 mm (78,74'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

  • Recubrimiento opcional

    Recubrimiento de Halar en termopozo y sensor

  • Conexión a proceso

    Rosca fija:

    NPT 1/4"

    NPT 1/2"

    G1/4"

    G1/2"

    Niple de unión:

    NPT 1/2"

    G1/2"

  • Forma de la Punta

    redondeado

    plano

  • Rango de temperatura de operación

    PT 100:

    -200 ...600 °C

    (-328 ...1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 10 bar (150 psi) sin termopozo

  • Precisión

    clase A conforme a IEC 60751

    Banda 5 (1/10 DIN)

  • Tiempo de respuesta

    dependiendo de la configuración

  • Integración del transmisor de cabezal

    si (4 ... 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Certificación

    EN10204 3.1 Trazabilidad de material

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

    • Order code 51001112

      Spare part set for TMT181/187/188/182

      (4 screws, 6 springs, 10 spring rings)
