Resumen de especificaciones
-
Precisión
clase A según IEC 60751
clase B según IEC 60751
clase AA según IEC 60751 -
Tiempo de respuesta
t50 = 3 s
t90 = 6 s -
Máx. presión de proceso (estática)
a 20 °C: 25 bar (363 psi)
-
Rango de temperatura de operación
PT 100:
–50 °C … 400 °C
(–58 °F … 752 °F) -
Máx. longitud de inmersión bajo demanda
hasta 10.000,00 mm (393,70")
Ámbito de aplicación

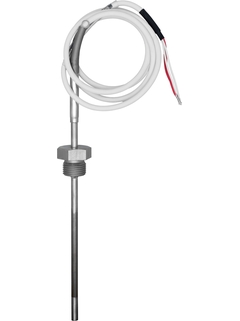

La sonda de cable RTD es fácil de instalar y proporciona un gran nivel de seguridad ya que proporciona una medición de temperatura fiable y exacta en los procesos comunes. La sonda es especialmente apta para la medición de temperaturas en máquinas, equipos de laboratorio y plantas de proceso con productos gaseosos o líquidos como el aire, agua, aceite, etc. Si no hay ningún sensor de vaina adicional, el casquillo de la sonda entra directamente en contacto con el producto del proceso. Ello permite que la sonda de cable detecte cambios rápidos de temperatura con exactitud.
La termorresistencia es especialmente apta para la medición de temperaturas en máquinas, equipos de laboratorio y plantas de proceso con productos gaseosos o líquidos como el aire, agua, aceites y otros.
Ventajas
Alta flexibilidad gracias a las longitudes de inserción específicas de usuario y conexiones a proceso variables
Tiempos de respuesta rápidos
Sensor Pt100 simple o doble de exactitud de medición de clase A, B, o AA según IEC 60751
Aprobación naval.
