TWF16
Tubo de protección para portasondas a alta temperatura

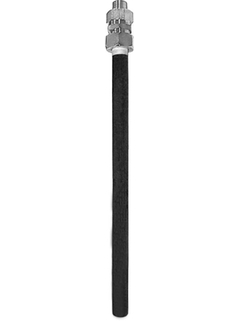

Ilustración de un tubo de protección TWF16

Para aplicaciones con temperaturas de proceso elevadas como la producción de cemento, el tratamiento de acero o incineradoras

Los puntos de medición con temperaturas de proceso muy elevadas requieren estos tubos de protección cerámicos o metálicos hechos de materiales especiales. Sirven para proteger el proceso de daños mecánicos y químicos e incrementan el tiempo de vida útil de los sensores que se utilizan. Ello conlleva: un ahorro en costes de mantenimiento del punto de medición, mejoras en la calidad de los productos y un incremento en la seguridad de la planta. Lo ha diseñado especialmente Endress+Hauser como pieza de repuesto para el sensor de temperatura TC para alta temperatura TAF16.

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Dimensionado

Comparar

Resumen de especificaciones
Máx. presión de proceso (estática)

1 bar (15 psi)

Máxima longitud de inmersión estándar

2.200 mm (86,61")

Máx. longitud de inmersión bajo demanda

4.525 mm (178,15")

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TWF16

Mostrar detalles Ocultar detalles

Mostrar detalles

Volver a la Selección rápida

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Largo tiempo de vida útil gracias al uso de materiales innovadores del tubo de protección con mayor resistencia química y a desgastes
Medición estable a largo plazo gracias a la protección del sensor con materiales no porosos
Piezas reemplazables

Ámbito de aplicación

Apto para aplicaciones de producción de cemento, tratamiento de acero, incineradoras y hornos de lecho fluidizado. Accesorio para el portasondas de alta temperatura TAF16.
Temperaturas de proceso hasta +1.700 °C (+3.092 °F).

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo Fabricado
Característica / Aplicación

tipo métrico

Fabricado a partir de segmentos

tubo de protección soldado

tubo de protección cerámico

conexión a proceso como racor de compresión

Pieza de repuesto para TAF16
Conexión principal

M24 x 1,5

ranura para cabezal DIN A
Máxima longitud de inmersión estándar

2.200 mm (86,61")
Máx. longitud de inmersión bajo demanda

4.525 mm (178,15")
Conexión a proceso

racor de compresión:

G1/2"

G3/4"

G1"

G11/4"

G11/2"

brida ajustable
Diámetro de la raíz del termopozo

14,0 mm (0,55")

15,0 mm (0,59")

17,2 mm (0,68")

18,0 mm (0,71")

21,3 mm (0,84")

22,0 mm (0,87")

26,7 mm (1,05")

28,0 mm (1,10")
Material de contacto del medio

1.4401 (316)

1.4749 (~446)

1.4841 (310)

Hastelloy 600 (2.4816)

Hastelloy 601 (2.4851)

Incoloy 800HT (1.4959)

Kanthal AF

Kanthal Super

NiCo

Nitruro de silicio (SiN)
Forma de la Punta

recta
Rango de temperatura

–200 … 1.700 °C (–328 … 3.092 °F)
Máx. presión de proceso (estática)

1 bar (15 psi)

Mostrar más
Mostrar menos
