Fieldgate PAM SFG600

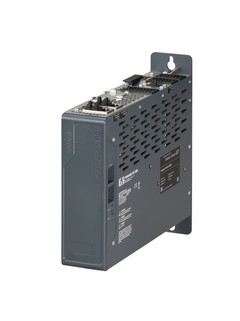

FieldgatePAM SFG600 ©Endress+Hauser

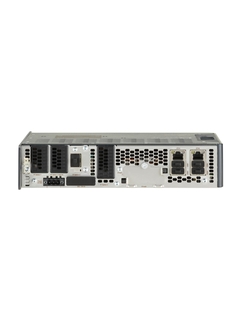

FieldgateVisión trasera del PAM SFG600 ©Endress+Hauser

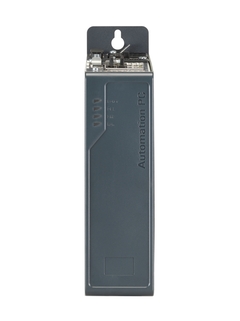

FieldgateVisión frontal del PAM SFG600 ©Endress+Hauser

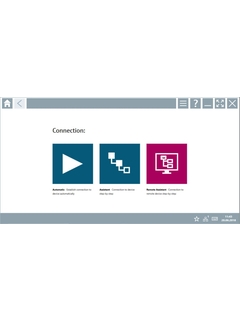

Pantalla de inicio ©Endress+Hauser
Función de filtro ©Endress+Hauser

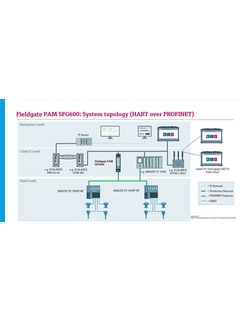

arquitectura de red ©Endress+Hauser
  • FieldgatePAM SFG600
  • FieldgateVisión trasera del PAM SFG600
  • FieldgateVisión frontal del PAM SFG600
  • Pantalla de inicio
  • Función de filtro
  • arquitectura de red

HART con PROFINET

El Fieldgate PAM SFG600 es un gateway de gestión de configuración de equipos y soporta equipos HART mediante redes PROFINET. Los equipos HART deben tener una sola etiqueta (TAG) de equipo. Los equipos deben estar en funcionamiento con un controlador PROFINET y operando mediante el dispositivo ET 200SP de Siemens con los módulos analógicos a 2 hilos 4xl de HART con funcionalidades HART. Durante la producción, el Fieldgate se configura con la dirección IP proporcionada por el cliente en la interfaz de red de campo y se conecta al PROFINET.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

SFG600
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Fieldgate industrial, robusto y totalmente configurado.

    • Fácil de conectar mediante "plug and play".

    • No se ve tanto la complejidad de red debido a su escaneado de red totalmente automático para todos los equipos HART conectados al ET 200SP de Siemens en...

  • Ámbito de aplicación

    El Fieldgate PAM SFG600 permite configurar equipos HART en sistemas PROFINET con dispositivos Siemens ET 200SP HART de E/S remotos. Hasta 10 usuarios mediante Field Xpert SMT70 pueden conectar hasta 1024 equipos HART rápida y fácilmente, sin necesidad...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Fieldgate

  • Función

    Device configuration management gateway supports HART devices via PROFINET networks

  • CPU

    Intel Core i5 processor 7300U 2.6 GHz Dual Core

  • Memoria

    SO-DIMM DDR4, 8192 MByte

  • Unidad de disco duro

    CFast 64 GByte MLC

  • Suministro de energía

    24 VDC ±25 %, SELV

  • Dimensiones (W x H x D)

    221.5 mm x 54 mm x 248.3 mm (8.72 " x 2.12" x 9.77")

  • Interfaz de Comunicación

    1x Ethernet PROFINET RJ45 (ETH1)

    1x Ethernet PAM Client RJ45 (ETH2)

    1x Ethernet service RJ45 (IF Option 2)

  • Requerimientos del sistema

    PROFINET remote I/Os

    Siemens ET200SP IM155-6PN HF

    Order code: 6ES7 155-6AU00-0CN0


    HART module with Siemens ET200SP IM 155-6PN HF

    Module 4xI 2-wire HART

    Order code: 6ES7 134-6TD00-0CA1

  • Certificados y Aprobaciones

    CE mark

    UL

    CCC

Documentos / Manuales / Software

  • Fieldgate PAM SFG600 Technical Information

    HART via PROFINET

    Technical Information (TI)
  • Fieldgate PAM SFG600 Brief Operating Instructions

    HART via PROFINET

    Short Instruction (KA)
    06/18
    Inglés
  • Fieldgate

    Código de producto: SFG600-
    Número Declaración: EC_00667_01.18

    EU Declaration
    Alemán , Inglés
  • Fieldgate

    Código de producto: SFG600-
    Número de certificado: 2018-J-172218-01

    Miscellaneous
    Chino
  • Fieldgate

    Código de producto: SFG600-
    Número de certificado: 2018-J-512100C410-00

    Miscellaneous
    Chino
  • Fieldgate

    Código de producto: SFG600-
    Número de certificado: 2020-J-512100C410-02

    Miscellaneous
    Chino
  • Fieldgate

    Código de producto: SFG600-
    Número de certificado: 2019-J-512100C410-01

    Miscellaneous
    Chino
  • Fieldgate

    Código de producto: SFG600-
    Región: Canada, USA
    Entidad certificadora: UL

    Ordinary Location Product Safety
    Inglés
