Proline Prosonic Flow 93T
Caudalímetro ultrasónico
El caudalímetro económico para transferencia de datos mediante lápiz de memoria USB sin necesidad de software adicional

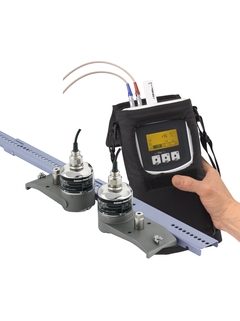

El caudalímetro ultrasónico portátil Prosonic Flow 93T está diseñado para monitorización en puntos de medición provisionales y mediciones de prueba con sensores sujetables. Funciona con baterías independientes de la fuente de alimentación. El equipo Prosonic Flow 93T es ideal para realizar mediciones de comprobación en puntos de medición de caudal existentes.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Máx. error medido
+/-2.0 %
-
Rango de medición
0....452'389 m3/h
-
Rango de temperatura del medio
DN 15...65
-40...+150°C
(-40...+302°F)
DN 50...300
-40...+170°C
(-40...+338°F)
DN 100...4000
-40...+80°C
(-40...+176°F) -
Máx. presión de proceso
Sin límite
-
Selección rápida
Configuración individual
-
Ventajas
Escaneado automático de frecuencias para una ejecución de medición máxima
Instalación rápida y segura – paquetes de montaje especialmente diseñados
Sin vías de fuga adicionales – medición externa desde fuera de la tubería
Transparencia del proceso –...
-
Ámbito de aplicación
Los sensores están perfectamente adaptados para una medición no invasiva de líquidos puros o ligeramente contaminados, independientemente de su presión o conductividad eléctrica.
Solución ideal para un uso provisional allí donde se requieran mediciones...
Documentos / Manuales / Software
-
Proline Prosonic Flow 93T Portable
Technical Information
Portable ultrasonic flow measuring system
Volume flow measurement of liquidsTechnical Information (TI) -
Proline Prosonic Flow 93P
Technical Information
Ultrasonic flow measuring system
Volume flow measurement of liquids in chemical or process applicationsTechnical Information (TI) -
Prosonic Flow 93
HART
Operating Instructions
Ultrasonic Flow Measuring System. The description of the device
functions are in a separate documentation.Manual de instrucciones (BA) -
Proline Prosonic Flow 93T Portable
Operating Instructions
Portable ultrasonic flow measuring system
Manual de instrucciones (BA) -
Proline Prosonic Flow 93T Portátil
Manual de instrucciones abreviado
Sistema portátil de medición ultrasónica de caudal
Short Instruction (KA)07/11Inglés -
Bus plug FF
Installation Instructions
Promag 53, 55, Promag 200, Promass 83, Promass 200, Prowirl 72, 73,
Prowirl 200, Prosonic Flow 92, 93Installation Instructions (EA) -
Proline Prosonic Flow 93T Portable
Data exchange into Excel
Special Documentation
Data exchange with Prosonic Flow 93T
Import CSV File into ExcelSpecial Documentation (SD) -
Change of Directives
Special Documentation
Change of Directives
Special Documentation (SD) -
AMS HART Package V1.12.00
Manufacturer Information includes AMS - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00Manufacturer Information (MI) -
Simatic PDM PROFIBUS Package V1.12.00
Manufacturer Information includes PDM - Device List, Release Notes –
PROFIBUS
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.12.00Manufacturer Information (MI) -
PRM FOUNDATION fieldbus Package V1.05.00
Manufacturer Information includes PRM - Device List, Release Notes –
FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.05.00Manufacturer Information (MI) -
Simatic PDM HART Package 1.14.00
Manufacturer Information includes PDM - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.14.00Manufacturer Information (MI) -
PRM HART Package V1.08.00
Manufacturer Information includes PRM - Device List, Release Notes –
HART
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.08.00Manufacturer Information (MI) -
AMS FOUNDATION fieldbus Package V1.06.00
Manufacturer Information includes AMS - Device List, Release Notes –
FOUNDATION fieldbus
Manufacturer Information for users regarding software updates
(following the NAMUR recommendation 53)
New software version: 1.06.00Manufacturer Information (MI) -
Pomiary przepływu apa_05_2011
Zastosowanie w procesach przemysłowych nowoczesnej
i nieinwazyjnej ultradźwiękowej technologii pomiaru przepływu, która
oparta jest na pomiarach czasu przejścia fali ultradźwiękowej.Publications (PU)03/12Polaco -
Flow measurement in utilities - for the US Market
Energy management in your hands - customized solutions for
compressed air, gas, steam and waterCompetence Brochure (CP)12/10Inglés -
Ultraschall-Durchflussmessung von außen: Kostengünstig – flexibel –
robust
Clamp-on-Messtechnologie
KompetenzbroschüreCompetence Brochure (CP)05/10Alemán -
Flow measurement from outside the pipe: Cost-effective – flexible –
robust
Ultrasonic clamp-on technology
Competence brochureCompetence Brochure (CP)05/10Inglés -
Innovation Brochure
Proline Prosonic Flow 93T
Portable ultrasonic flowmeter for temporary measurement from outside theInnovations (IN)09/09Japonés -
Proline Prosonic Flow 93T
Портативный накладной ультразвуковой расходомер для контрольных
измеренийInnovations (IN)04/09Ruso -
Prosonic Flow 93
Código de producto: 93TA1-
EU DeclarationAlemán , Inglés , fr -
t-mass T, Prowirl R, Prowirl O, Prowirl F, T-MASS I, T-MASS F, t-mass B, t-mass A, t-mass, Prowirl D, PROSONIC FLOW P, Prosonic Flow G, PROSONIC FLOW E, Prosonic Flow 93, Prosonic Flow B, Prosonic Flow 92, Prosonic Flow 91, PICOMAG, Magphant, Dosimass, Promass 40, Promag D
Código de producto: 92F-, ODMA-, 7R2B-, 7F2B-, 93P-, 93W-, 7O2B-, 7D2B-, 7O2C-, 7F2C-, 7R2C-, 65I-, 93C-, 7D2C-, 65F-, 93TA1-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9P5B-, DMA-, DTI200-, DTT31-, DTT35-, DTT35L-, DTT31L-, 91W-, 8E-, 6TAB-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 5D4C-, 40E-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EACE N RU-D.CH.AD07.B.02246/20MiscellaneousRuso -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
Código de producto: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC RU D-CH.MU62.B.02333MiscellaneousRuso -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, PROSONIC FLOW E
Código de producto: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-, 9E1B-, 9EHB-
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-CH.AD07.B.02228/20MiscellaneousRuso -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
Código de producto: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC BY_112 11.01. TP004 003 127MiscellaneousRuso -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
Código de producto: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
Entidad certificadora: RM RSMarineRuso -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
Código de producto: 93P-, 93C-, 93W-, 91W-, 92F-, 93TA1-
Región: International
Entidad certificadora: RM RSMarineRuso
Accesorios / Piezas de repuesto
-
-
Order code
Please return the unit to PC for repair
-
-
-
Nr 1 Order code 71076316
Mains supply c.12VDC/2500mA+connec.LEMO
-
-
-
Nr 2 Order code 71094796
Kit 1 Terminal 2 pol + 4 Bumpon 93T
-
-
-
Order code 50091703
Sensor pair-40...80oC Prosonic F DDU18
Sound velocity measuring sensors for Prosonic Flow 93; sensor pair for measurement of sound velocity in the fluid.
-
Order code 50091704
Sensor pair0...170oC Prosonic F DDU 18
Sound velocity measuring sensors for Prosonic Flow 93; sensor pair for measurement of sound velocity in the fluid.
-
Order code 71112217
Sensor 0...60oC Prosonic Flow DDU 20
Wall thickness measuring sensor for Prosonic Flow 93T; sensor for measuring pipe wall thickness.
-
Order code
Overview auxiliary equipment see spare part picture
-
Order code 93TA1-
Prosonic Flow 93T portable
Battery operated Ultrasonic Flowmeter set incl. datalog function with time stamp, 1 GB USB Stick carry case, charger, battery pack acoustic couple medium 8 hours continious operation.
-
Order code DK9PT-
Prosonic Flow 93T, flow sensor set
For use with Prosonic Flow 93T portable transmitter
-
Order code DK9SS-
Prosonic Flow 91/93/93T,sensor cable set
-
Order code DK9SH-
Prosonic Flow W/P, sensor holder set
-
Order code DK9ZT-
Prosonic Flow 93T portable, accessorie
-
Order code FXA193-
Serviceinterface FXA193
The service interface connects the service port of Proline and ToF devices with the serial interface RS 232C (9 pin.) of a personal computer. Contents of delivery: - Serviceinterface with RS 232C connection cable (9 pin.) - FXA "USB" cable, the additional power supply for FXA193 from USB-port of the PC.
-
-
