Resumen de especificaciones
-
Error de medición máx.
Caudal volumétrico (estándar):
- ±0,5 % lect. para 0,5 a 10 m/s (1,6 a 33 ft/s)
Caudal volumétrico (opcional):
- ±0,3 % lect. para 0,5 a 10 m/s (1,6 a 33 ft/s) -
Rango de medición
0,5 a 10 m/s (1,6 a 33 ft/s)
-
Rango de temperatura del medio
–40 a +150 °C (–40 a +302 °F)
–40 a +200 °C –40 a +392 °F) opcional -
Máx. presión de proceso
PN 40 / ASME Cl. 300/JIS 20 K
-
Materiales húmedos
Sensor:
A351-CF3M (DN25 a 100)
1.4404/TP316/TP316L a A106 GrB (DN150 a 300)
Transductor: 1.4404/316/316L
Bridas : 1.4404/316/316L o A105/1.0432
Ámbito de aplicación

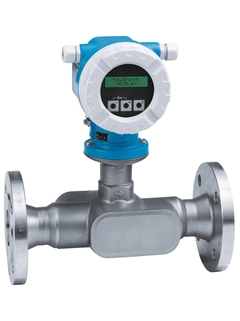

Prosonic Flow F es el sensor en línea con el diseño industrial resistente para la medición de líquido ultrasónico. Combinado con el transmisor Prosonic Flow 92 alimentado por bucle, el dispositivo ofrece una fácil integración y precisión del sistema a un precio atractivo. Prosonic Flow 92F es ideal para las industrias química y petroquímica.
El principio de medición es independiente de la presión, densidad, temperatura, conductividad y viscosidad
Equipo en línea para líquidos conductores y no conductores en las industrias química y petroquímica.
Propiedades del equipo:
Conformidad total con NACE MR0175 y MR0103
Diámetro nominal: DN 25 a 300 (1 a 12")
Temperatura del producto: –40 a 200 °C (–40 a 392 °F)
Equipo en versión compacta o remota
Indicador retroiluminado de 2 líneas de texto con pulsadores
HART, PROFIBUS PA, FOUNDATION Fieldbus
Ventajas
Diseño seguro para las industrias de proceso – certificados internacionales para zonas peligrosas
Sin pérdida de carga adicional – diseño de paso completo
Transparencia en el proceso – capacidad de diagnóstico
Instalación sencilla y costes de instalación reducidos – transmisor alimentado por el lazo
Conforme a todos los estándares industriales –IEC/ATEX/FM/CSA/JPN/NEPSI
Recuperación automática de datos para servicio
