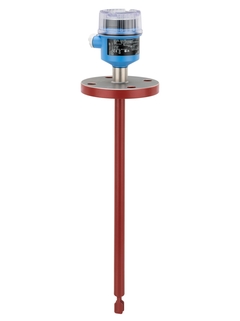

Liquiphant FTL62 - the coated sensor for aggressive media

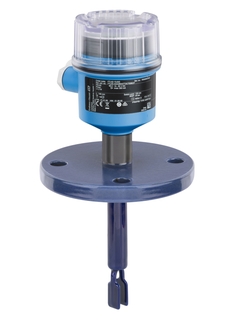

Liquiphant FTL62 with bluetooth module ©Endress+Hauser

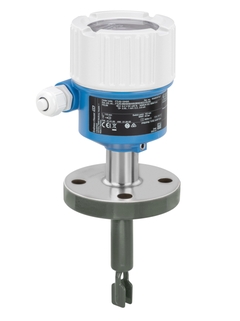

Liquiphant FTL62 with LED module ©Endress+Hauser

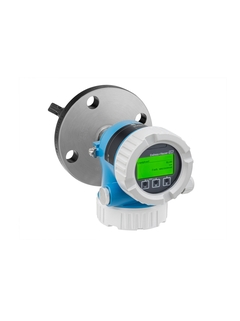

The new Liquiphant FTL62

Liquiphant FTL62 with LED module ©Endress+Hauser

Preventive maintenance is possible with corrosion detection via Heartbeat Technology

Liquiphant with permanent function check is the safe choice for point level detection in liquids

A level switch for aggressive and pumpable liquids

Liquiphant FTL62 has a strong focus on specific applications with aggressive liquids and simplicity with easy proof testing, reliability and safety (SIL) with compliance to IEC 61508, API 2350 and WHG. The vibronic device is determined for a safe and active measuring technology in aggressive liquids and want a reliable and proven point level detection for tank overfill prevention and pump dry run protection. The FTL62 is easy to use, has a digital connection and gives a real-time data at hand.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Temperatura del proceso

      -50 °C...+150 °C
      (-58 °F...+302 °F)

    • Presión de proceso absoluta / límite de sobrepresión máx.

      Vacío...40 bar
      Vacío...580 psi

    • Densidad min. del medio

      0,5 g/cm³
      (0,4 g/cm³ opcional)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Universal measuring principle for limit detection – proven vibronic technology

    • Developed according IEC 61508 for highest safety – SIL2/3 applications (3rd party approved)

    • Periodic proof testing is quickly and simple organized with guided wizards via the...

  • Ámbito de aplicación

    Point level switch with extension tube for pumpable liquids

    • Coated sensor for aggressive media: ECTFE (Halar), PFA (EdlonTM, Ruby Red, conductive), Enamel

    • Process temperature: -60 °C to +150°C

    • Process pressure: -1 to +40bar

    • Ambient temperature: -60...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Líquidos con vibración

  • Característica / Aplicación

    Equipo compacto de horquilla vibrante con recubrimiento altamente resistente a la corrosión para productos corrosivos,
    Tubo de prolongación opcional hasta 3 m (9.8 ft),

    Concepción de la caja de tipo modular

  • Especialidades

    Heartbeat Technology,

    Aplicación SmartBlue para configuración y mantenimiento a través de Bluetooth®,

    Módulo LED,

    Etiqueta (TAG) RFID para facilitar la identificación,

    Segunda línea de defensa

    Espaciador por temperatura para elevadas temperaturas de proceso,

    Funciones de tipo "plug and play"

  • Suministro / Comunicación

    19...253 V CA/a 2 hilos,

    10...55 V/CC-PNP a 3 hilos,

    9...20 V CC con relé DPDT,

    19...253 V CA o 19...55 V CC con relé DPDT,

    A 2 hilos NAMUR,

    A 2 hilos PFM

  • Temperatura ambiente

    -60 °C...+70 °C

    (-51 °F...+158 °F)

  • Temperatura del proceso

    -50 °C...+150 °C

    (-58 °F...+302 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío...40 bar

    Vacío...580 psi

  • Densidad min. del medio

    0,5 g/cm³

    (0,4 g/cm³ opcional)

  • Principales partes húmedas

    ECTFE,

    PFA (Edlon, RubyRed o conductivo)

    316L

    Esmalte

  • Conexión a proceso

    Bridas:

    DN25...DN100

    ASME 1"...4"

    JIS 50A

  • Longitud del sensor

    Hasta 3 m (9.8 ft)

  • Comunicación

    A 2 hilos carga directa

    CC-PNP a 3 hilos

    Relés

    NAMUR

    PFM

    Tecnología inalámbrica Bluetooth®

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Protección contra sobrellenado según WHG

    SIL2/SIL 3 según IEC 61508

  • Aprobaciones de diseño

    EN 10204-3.1

    Tuberías de proceso ASME B31.3

    CRN

  • Aprobación marítima

    ABS/LR/BV/DNV GL

  • Opciones

    Temperatura ambiente no inferior a -60 °C (-76 °F),

    Caja de acero inoxidable para condiciones muy exigentes

  • Componentes

    FTL325P interfaz PFM

    FTL325N interfaz NAMUR

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71440660

      Adapter set M20x1.5-G1/2, Alu

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71440667

      Adapter set M20x1.5-G1/2, 316L

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71462833

      Adapter set M20x1.5-G1/2, plastic

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71462835

      Adapter set M20x1.5-1/2"NPT, plastic

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435122

      Cover, 316L, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71435126

      Cover, plastic, closed

      Sealing ring, EPDM. Usage: FTL41, FTL51B, FTL62/64.

    • Nr 20 Order code 71435127

      Cover, plastic, BT/LED module

      Sealing ring, EPDM. For Bluetooth/LED module. Usage: FTL51B, FTL62/64.

    • Nr 20 Order code 71435129

      Cover, Alu, sight window, BT/LED module

      Sealing ring, HNBR. Material sight window: plastic. For Bluetooth/LED module. Usage: FTL51B, FTL62/64.

    • Nr 20 Order code 71435130

      Cover, Alu, sight window, Ex d, BT/LED

      Sealing ring, HNBR. Material sight window: glass. For Bluetooth/LED module. Usage: FTL51B, FTL62/64.

    • Nr 20 Order code 71435123

      Cover, 316L, sight window, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/FTL64, PMD75B/PMD78B, PMC71B, PMP71B.

  • 21
  • 30
  • 40
    • Order code XPF0040-

      Housing 2-wire platform Liquiphant

      Usage: FTL41, FTL51B, FTL62, FTL64.

    • Order code 71437508

      Test magnet, FTL51B

      Usage: FTL51B, FTL62/FTL64.

    • Order code 52010285

      M12-female plug connec., 90deg, 5m cable

      M12 plug socket, cable side. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43, QWX43.

    • Order code 52024216

      Cable 4x0,34, box M12, 316L, 90o, L=5m

      M12x1 plug. 5m cable PVC, 316L lock. Especially for hygiene applications. Usage: FTL33, FTL50, FTL51B, FTL62/FTL64, FTL80/FTL81/FTL85, FTW23, FTW33, QMW43.

    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B, QWX43.

    • Order code 71438303

      Weather protection cover, 316L, XW112

      Usage: FMG50, FTL51B, FTL62/FTL64, PMC71B, PMD75B/PMD78B, PMP71B.
