Detección de nivel por horquilla
vibrante Soliphant FTM20

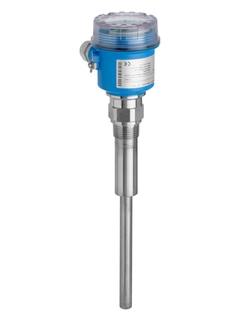

Cabezal de plástico para Soliphant FTM20 ©Endress+Hauser

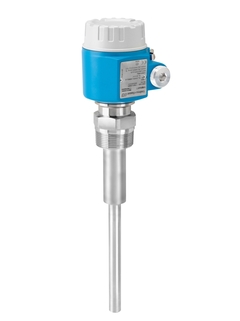

Cabezal de aluminio para Soliphant FTM20 ©Endress+Hauser

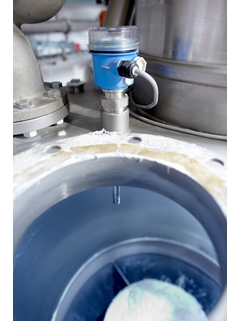

Aplicación para Soliphant FTM20 ©Endress+Hauser

Principio de medición por horquilla vibrante

  • Cabezal de plástico para Soliphant FTM20
  • Cabezal de aluminio para Soliphant FTM20
  • Aplicación para Soliphant FTM20

Equipo compacto de detección de nivel para sólidos granulados

Soliphant FTM20 es un equipo de detección de nivel para aplicaciones con sólidos granulados de grano fino, grano grueso o no fluidificables. Sus distintos diseños evidencian su validez para una amplia gama de aplicaciones. También están disponibles los certificados para uso en zonas pulverulentas y con peligro de explosión.

Gama Fundamental
  • F
  • L
  • E
  • X

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Temperatura del proceso

      -40°C ... 150°C
      (-40°F ... 300°F)

    • Presión de proceso absoluta / límite de sobrepresión máx.

      Vacío ... 25 bar
      (Vacío ... 360 psi)

    • Densidad min. del medio

      200 g/l

Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FTM20
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Funcionamiento seguro, fiabilidad y uso universal gracias al principio de medida de las horquillas vibrantes

    • La medición no se ve alterada por la conductividad, adherencias, turbulencias, caudales o burbujas de aire

    • Puesta en marcha fácil y rápida, no...

  • Ámbito de aplicación

    Detección de nivel en diseño compacto con cabezal de acero inoxidable.

    • Conexiones a proceso: roscas

    • Temperatura: -40 a +150 °C (-40 a +302 °F)

    • Presión: -1 a +40 bar (-14,5 a +580 psi)

    • Certificados internacionales de protección contra explosiones, prevención...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sólidos con vibración

  • Característica / Aplicación

    Interruptor de nivel límite para sólidos de grano fino
    De una sola varilla
    No se necesita calibrar
    No se ve afectado por acumulación de sólidos o vibración externa
    Robusto
    Valor del interruptor visible desde fuera
    Compacto

  • Especialidades

    Grain size <= 25 mm (< 0.98 in)

  • Suministro / Comunicación

    10 - 45 V DC
    relé de 19 - 253 V AC
    DC PNP 10 - 45 V

  • Temperatura ambiente

    -40°C ... 70°C
    (-40 °F ... 160 °F)

  • Temperatura del proceso

    -40°C ... 150°C
    (-40°F ... 300°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío ... 25 bar
    (Vacío ... 360 psi)

  • Densidad min. del medio

    200 g/l

  • Principales partes húmedas

    316L

  • Conexión a proceso

    Cuerda

    R 1"

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

  • Longitud del sensor

    225 mm (9")

  • Comunicación

    Relé DPDT
    DC PNP máx. 350 mA

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    IEC Ex

  • Límites de la aplicación

    Densidad: < 200g/l
    Tamaño de grano: > 25mm (1")
    No para medios fluidizados

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 20
  • 21
  • 30
    • Order code 71036514

      Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x

      Usage: FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

    • Order code 71040497

      Weather protection cover F13/F17/F18/F27

      Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Protection cover F16 housing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

    • Order code 52023313

      Sliding sleeve R1-1/2 SS, FTM21

      Switch point adjustment. Material: 316L. Pressureless. Usage: FTM21.

    • Order code 52023312

      Sliding sleeve R1-1/2 SS, FTM21, press.

      Switch point adjustment. Material: 316L. Pressurized. Usage: FTM21.

    • Order code 52024578

      Sliding sleeve NPT1-1/2 SS, FTM21

      Switch point adjustment. Material: 316L. Pressureless. Usage: FTM21.

    • Order code 52025090

      Sliding sleeve NPT1-1/2 SS, FTM21,press.

      Switch point adjustment. Material: 316L. Pressurized. Usage: FTM21.

    • Order code 52014472

      O-ring 28.17x3.53 VMQ, FDA, 5 pcs.

      Material: silicone VMQ 70. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.
