Medición por radar guiado / Time-of-Flight (ToF)
Levelflex FMP55

Levellex FMP55 ©Endress+Hauser

Principio de medición Time-of-Flight

Animación que muestra la puesta en marcha del radar guiado Levelflex FMP5x y el radar sin contacto Micropilot FMR5x

Concepto único de gestión de datos HistoROM para una medición de nivel segura

El equipo multiparamétrico Levelflex FMP55 con SensorFusion mide simultáneamente las señales de nivel total y capa de interfase

Algoritmos de adaptación continua que ofrecen medición de nivel segura gracias a la función Multi-Echo Tracking

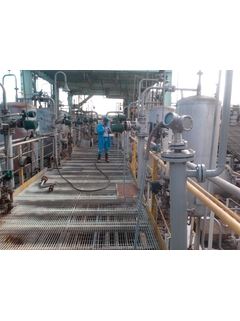

Aplicación Levelflex FMP55 ©Endress+Hauser

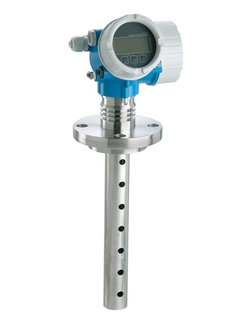

Levelflex FMP55 ©Endress+Hauser
  • Levellex FMP55
  • Aplicación Levelflex FMP55

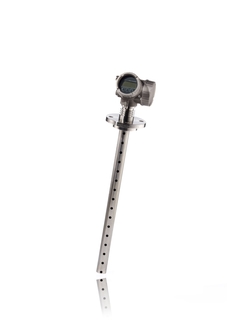

  • Levelflex FMP55

El equipo multiparamétro es la innovación en medición de interfases

El equipo de radar guiado Levelflex FMP55 con SensorFusion le ofrece la primera combinación en todo el mundo combinando los principios de medición de capacitancia y radar guiado en un solo dispositivo. El instrumento garantiza la medición incluso en presencia de capas de emulsión y proporciona señales de nivel e interfase simultáneamente. Ello hace del FMP55 multiparamétro el nuevo estándar en medición de interfases, especialmente en las industrias de Oil & Gas, química y petroquímica.

Componentes adicionales

  • Ventajas

    • Medición fiable incluso con cambio de producto o condiciones de proceso cambiantes

    • Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos

    • La más alta fiabilidad gracias al nuevo análisis Multi-Echo Tracking

    • ...

  • Ámbito de aplicación

    Versión con varilla, cable o sonda coaxial.

    • Conexión a proceso: rosca o brida

    • Temperatura: -50 a +200 °C (-58 a +392 °F)

    • Presión: -1 a +40 bar (-14,5 a +580 psi)

    • Rango de medida máximo: varilla 4 m (13 pies), cable 10 m (33 pies), sonda coaxial 6 m (20 pies)

    • Precisión: varilla ±2 mm (0,08")

    • Certificados internacionales de protección contra explosiones...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Radar guiado

  • Característica / Aplicación

    Dispositivo de alta calidad de parámetros múltiples (capacitancia y radar guiado)

    Sonda de varilla, sonda de cable, sonda coaxial

    Memoria de datos integrada, precalibrado de fábrica, medición confiable: para interfaz con emulsión, en caso de que se mueva la superficie + espuma, para medios cambiantes.

  • Medición de interfaz

    Interfaces líquido / líquido también con capas de emulsión;

    Medición simultánea de interfaces y nivel general

  • Especialidades

    Heartbeat Technology,

    Bluetooth® commissioning,

    Operation and maintenance SmartBlue App,

    HistoROM,

    RFID TAG for easy identification

  • Suministro / Comunicación

    2 hilos (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4 hilos (HART)

  • Precisión

    Sonda de varilla:

    +/- 2 mm (0.08")

    Sonda de cable:

    +/- 2 mm (0.08")

    Sonda coaxial:

    +/- 5 mm (0.2")

  • Temperatura ambiente

    -40...+80 °C

    (-40...+176 °F)

  • Temperatura del proceso

    –50...+200 °C

    (–58...+392 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío...40 bar

    (Vacío...580 psi)

  • Principales partes húmedas

    Sonda de varilla:

    304, 316L, PTFE, PFA

    Sonda de cable:

    304, 316, 316L, PTFE, PFA

    Sonda coaxial:
    304, 316L, PTFE, PFA

  • Conexión a proceso

    Brida:

    ASME 1 1/2"...6",

    DN50...DN150,

    JIS 10K

  • Longitud del sensor

    Sonda de varilla: 4 m (13 pies)

    Sonda de cable: 10 m (13 pies)

    Sonda coaxial: 6 m (20 pies)

  • Máx. distancia de medición

    Varilla: 4 m (33 pies)
    Mín. DK > 1.4
    De cable: 10 m (33 pies)
    Mín. DK > 1.4
    Coaxial: 6 m (20 pies)
    Mín. DK > 1.4

  • Comunicación

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX, FM, CSA, CSA C/US, IECEx, NEPSI

    WHG Protección contra sobrellenado

    SIL

    EN10204-3.1

    NACE

    Sector naval

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1

    NACE MR0175, MR0103

    ASME B31.1, B31.3

    AD2000

  • Aprobación marítima

    GL/ ABS/ LR/ BV/ DNV

  • Opciones

    Sensor remoto con cable 3 m/9
