Medición por ultrasonidos
Time-of-Flight

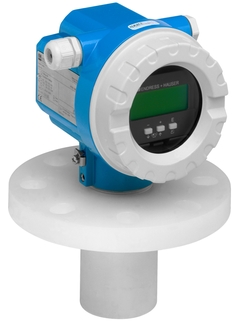

Prosonic FMU42

Prosonic FMU42 ©Endress+Hauser

Principio de medición del Time-of-Flight

Equipo económico para la medición de nivel en aplicaciones sofisticadas de líquidos y sólidos de grano grueso hasta 10m

El sensor Prosonic FMU42 es apto para la medición de nivel no invasiva en aplicaciones con fluidos, pastas, sólidos granulados de grano grueso y medición de caudal en canales abiertos o vertederos. El transmisor compacto con tecnología a dos hilos o cuatro hilos puede utilizarse en aplicaciones con soluciones de almacenamiento, agitadores, escombreras y cintas transportadoras. La curva envolvente también puede visualizarse en el indicador local en campo para efectuar diagnósticos sencillos. Funciones de linealización (hasta 32 puntos) para la conversión del valor medido a cualquier unidad de longitud volumen o caudal.

  • Ventajas

    • Medición no invasiva fiable

    • Puesta en marcha rápida y sencilla gracias al manejo guiado por menú desde el indicador de campo, de cuatro líneas de texto plano y que se puede seleccionar en 7 idiomas

    • Curvas envolventes en el indicador de campo para un...

  • Ámbito de aplicación

    Equipo a dos hilos o cuatro hilos para la medición continua no invasiva de nivel y caudal.

    • Conexión a proceso: bridada

    • Temperatura: -40 a +80 °C (-40 a +176 °F)

    • Presión: +0,7 a +2,5 bar (+10 a +36 psi)

    • Distancia de medición máxima: líquidos, 10 m (33 pies...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Ultrasónico

  • Característica / Aplicación

    Transmisor ultrasónico compacto

  • Suministro / Comunicación

    2/4 hilos (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Precisión

    +/- 4 mm o +/- 0,2 % del rango de medición establecido

  • Temperatura ambiente

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura del proceso

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    0.7 bar ... 2.5 bar abs
    (10 psi ... 36 psi)

  • Principales partes húmedas

    PVDF

  • Conexión a proceso

    Brida
    DN80, ANSI 3", JIS 10K 80
    DN100,ANSI 4", JIS 10K 100
    Soporte de montaje

  • Distancia de bloqueo

    0.4 m (1.3 ft)

  • Máx. distancia de medición

    5 m (16 ft)

  • Comunicación

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TIIS
    NEPSI

  • Límites de la aplicación

    Tome en cuenta el diagrama de rango

  • Measuring principle

    Ultrasónico

  • Característica / Aplicación

    Transmisor ultrasónico compacto

  • Suministro / Comunicación

    2/4 hilos (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Precisión

    +/- 4 mm o +/- 0,2 % del rango de medición establecido

  • Temperatura ambiente

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura del proceso

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    0.7 bar ... 2.5 bar abs
    (10 psi ... 36 psi)

  • Principales partes húmedas

    PVDF

  • Conexión a proceso

    Brida
    DN80, ANSI 3", JIS 10K 80
    DN100,ANSI 4", JIS 10K 100
    Soporte de montaje

  • Distancia de bloqueo

    0.4 m (1.3 ft)

  • Aplicación

  • Máx. distancia de medición

    10 m (33 ft)

  • Comunicación

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    NEPSI

  • Límites de la aplicación

    Espuma / alta turbulencia posible:

    FMU44/FDU92

    Llenado rápido y velocidad de descarga:

    FMU90 + FDU9x

    Detección de límite de nivel

    FMU90 + FDU9x
