Presión relativa

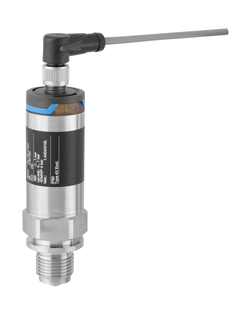

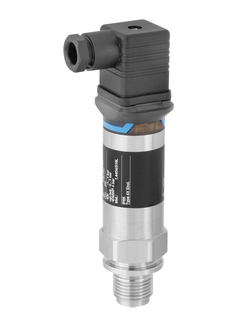

Cerabar PMP11
Transmisor de presión económico con sensor metálico para medición en gases o líquidos
Cerabar PMP11 es el transmisor de presión compacto con los precios más atractivos de su segmento. Presenta un sensor piezorresistivo y es capaz de medir la presión relativa desde 400 mbar hasta 40 bar. El PMP11 está diseñado para soportar las condiciones de la industria de proceso utilizando materiales de alta calidad tales como 316L. Se puede utilizar para aplicaciones estándar de la industria de proceso.
- F
- L
- E
- X
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Precisión
0.5%
-
Temperatura del proceso
-25…+85°C
(-13…+185°F) -
Rango de medición del proceso
401 mbar...+40 bar
(6 psi...+600 psi) -
Celda de medición
400 mbar...+40 bar
(6 psi...+600 psi)
-
Selección rápida
Configuración individual
-
Ventajas
Instalación y configuración fáciles y rápidas en la planta gracias a la construcción muy compacta y a unos rangos de medición personalizables
Una precisión de referencia del 0,5 % junto con su alta estabilidad a largo plazo y repetibilidad garantiza una...
-
Ámbito de aplicación
Transductor de presión con sensor de metal totalmente soldado para medir la presión relativa de gases o líquidos.
Conexiones a proceso: roscas
Temperatura de proceso: -25 a +85 °C (-13 a +185 °F)
Presión de proceso: 400 mbar a +40 bar (6 a 600 psi)
...
Documentos / Manuales / Software
-
Weld-in adapter, process adapter and flanges
Level and pressure measurement
Technical Information (TI) -
Cerabar PMC11, PMC21, PMP11, PMP21
Process pressure measurement
Technical Information (TI) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Process pressure measurement
Manual de instrucciones (BA) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Process pressure measurement
Short Instruction (KA)04/21Inglés -
Sealing kit
Installation Instruction
Cerabar
Installation Instructions (EA) -
M12 socket
Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, GammapilotSpecial Documentation (SD) -
Mechanical accessories for pressure measuring devices
Pressure measurement
Special Documentation (SD) -
Pressure Equipment Directive (PED)
Pressure measurement
Special Documentation (SD) -
Pressure devices that fit
American version: Cerabar PMP11, PMP21 and PMP23
Competence Brochure (CP)10/16Inglés -
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten
Competence Brochure (CP)05/15Alemán -
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement
Competence Brochure (CP)03/21Inglés -
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung
Competence Brochure (CP)03/21Alemán -
Cerabar, PMP11
Druckmessumformer mit vollverschweißtem Metallsensor zur
Relativdruckmessung in
Gasen oder FlüssigkeitenTender Text02/21Alemán -
Pressebild PressEHM07
Endress+Hauser SE+Co. KG, Cerabar PMP11
Picture12/16Language neutral -
Cerabar, Ceraphant
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Número Declaración: HE_00360_01.16
Especificaciones del fabricante: RoHSManufacturer DeclarationAlemán , Inglés -
Cerabar
Código de producto: PMP11-
Número Declaración: HE_00837_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationChino -
Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S
Código de producto: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
Número Declaración: HE_01158_01.19Manufacturer DeclarationInglés -
Cerabar
Código de producto: PMP11-
Número Declaración: HE_00562_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationChino -
Cerabar
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Número Declaración: EC_00402_02.16EU DeclarationAlemán , Inglés , French -
Cerabar
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Número Declaración: EC_00402_03.16EU DeclarationAlemán , Inglés , French -
Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar
Código de producto: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.DE02.B.11894/20MiscellaneousRuso -
SYSTEM, Levelflex, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Código de producto: PTP31B-, PMP75-, PMP71-, PMP55-, PMP51-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, NMS81-, FMP54-, FMD78-, FMD77-
Entidad certificadora: TÜVPressure EquipmentAlemán , Inglés -
Cerabar, Ceraphant
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Región: Canada (CRN)
Entidad certificadora: CRNPressure EquipmentInglés -
Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Código de producto: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
Entidad certificadora: TÜVPressure EquipmentAlemán , Inglés -
Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant T
Código de producto: PTP35-, PTP31-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Región: Uzbekistan
Entidad certificadora: UZS
Número de certificado: 02.6582MetrologyRuso -
Cerabar
Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: DE.C.30.004.A NO 67871/1MetrologyRuso -
Cerabar, Cerabar M, Cerabar S, Cerabar T
Código de producto: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Región: Belarus
Entidad certificadora: BEL
Número de certificado: 9771MetrologyRuso -
Cerabar, Cerabar M, Cerabar S
Código de producto: PMC11-, PMC21-, PMC51-, PMC71-, PMP11-, PMP21-, PMP23-, PMP51-, PMP55-, PMP71-, PMP75-
Región: Belarus
Entidad certificadora: BELGIM
Número de certificado: 13477MetrologyRuso -
Cerabar, Ceraphant, Ceraphant T
Código de producto: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Región: Malaysia
Entidad certificadora: SPAN
Número de certificado: SPAN/BPI/2699-2019Metrology -
Cerabar, Cerabar M
Código de producto: PMC21-, PMC51-, PMP11-, PMP51-, PMP55-
Región: International
Entidad certificadora: RM RSMarineRuso
Accesorios / Piezas de repuesto
-
-
Order code 52009800
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
Process gasket FKM Viton. Usage: Cerabar M/S, Cerabar PMP11/PMP21, metal cell.
-
Order code 71286350
Sealing kit PMPx1, PTP31B, FKM, 2 pcs.
Consists of: gasket 18.5x23.9x1.5 FKM. O-ring 14x1.78, FKM. Usage: PMP11, PMP21, PMP51, PTP31B.
-
Order code 71280307
Valve Plug ISO4400 M16, 4-pole
Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.
-
Order code 71280349
Valve plug ISO4400 NPTF1/2, 4-pole
Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.
-
Order code 52010285
M12-female plug connec., 90deg, 5m cable
M12 plug socket, cable side. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.
-
Order code 71114212
M12-female plug connec.,90deg,cable side
Self confectionery connection. Usage: M12 plug socket, cable side.
-
Order code 52006263
M12-female plug connector, cable side
M12 plug socket, cable side Self confectionery connection. Usage: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.
-
-
