Resumen de especificaciones
-
Error de medición máx.
Caudal másico (líquido): ±0,10 %
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³ -
Rango de medición
0 a 1000 kg/h (0 a 37 lb/min)
-
Rango de temperatura del medio
–50 a +205 °C (–58 a +401 °F)
-
Máx. presión de proceso
PN 40, Clase 300, 10K, 400 bar (5800 psi)
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4539 (904L); 1.4404 (316/316L)
Ámbito de aplicación
Cubemass C es el sensor ideal para la medición de caudales más pequeños en patines, equipos de prueba y robótica industrial. Ni la presión alta ni las condiciones de flujo alterno comprometen su precisión. Con su innovador transmisor remoto, el Cubemass C 500 maximiza la flexibilidad de instalación y la seguridad de operación en entornos exigentes. Heartbeat Technology garantiza garantiza la fiabilidad de la medición y la verificación del cumplimiento.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Medición precisa de caudales muy bajos de líquidos y gases.
Propiedades del equipo
Diámetro nominal: DN 1 a 6 (1/24 a 1/4")
Presión de proceso hasta 400 bar (5.800 psi)
Temperatura del producto hasta +205 °C (+401 °F)
Versión remota de hasta 4 E/S
Indicador retroiluminado con control táctil (óptico) y acceso WLAN
Cable estándar entre el sensor y el transmisor
Ventajas
Instalación que ahorra espacio- diseño compacto de un solo tubo
Adecuado para patines - sensor de peso ligero
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S combinables con libertad
Complejidad reducida y variedad - funcionalidad E/S configurable con libertad
Verificación integrada – Heartbeat Technology
Vídeos
-
El principio de medición de caudal por Coriolis
Predecesor
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Measuring principle
Coriolis
-
Título del producto

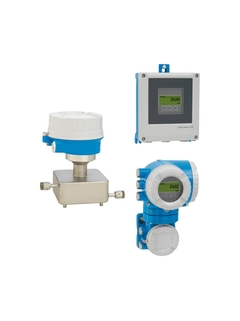

Sensor compacto para las cantidades más pequeñas, con una versión remota de transmisor con hasta 4 E/S.
Medición precisa de hasta las cantidades más pequeñas de líquidos y gases. -
Características del sensor
Instalación‐que ocupa poco espacio – diseño compacto en un solo tubo. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Adecuado para skids – sensor ligero.
Nominal diameter: DN 1 to 6 (¹⁄₂₄ to ¹⁄₄"). Process pressure up to 400 bar (5800 psi). Medium temperature up to +205 °C (+401 °F). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 1 a 6 (¹⁄₂₄ a ¹⁄₄")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4539 (904L); 1.4404 (316/316L) -
Variables medidas
Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 %
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³ -
Rango de medición
0 a 1000 kg/h (0 a 37 lb/min)
-
Máx. presión de proceso
PN 40, Clase 300, 10K, 400 bar (5800 psi)
-
Rango de temperatura del medio
–50 a +205 °C (–58 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301 (304), resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L) -
Material de la cubierta del transmisor
Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación -
Salidas
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador -
Entradas
Entrada de estatus
Entrada 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Certificados y aprobaciones de presión
3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN
-
Certificados del material
3.1 sobre materiales
-
Measuring principle
Coriolis
-
Título del producto
Sensor compacto para las cantidades más pequeñas, con una versión remota de transmisor con hasta 4 E/S.
Medición precisa de hasta las cantidades más pequeñas de líquidos y gases. -
Características del sensor
Instalación‐que ocupa poco espacio – diseño compacto en un solo tubo. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Adecuado para skids – sensor ligero.
Nominal diameter: DN 1 to 6 (¹⁄₂₄ to ¹⁄₄"). Process pressure up to 400 bar (5800 psi). Medium temperature up to +205 °C (+401 °F). -
Características del transmisor
Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor. -
Rango de diámetro nominal
DN 1 a 6 (¹⁄₂ a ¹⁄₄")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4539 (904L); 1.4404 (316/316L) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,10 %
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm3 -
Rango de medición
0 a 1000 kg/h (0 a 37 lb/min)
-
Máx. presión de proceso
PN 40, Clase 300, 10K, 400 bar (5800 psi)
-
Rango de temperatura del medio
–50 a +205 °C (–58 a +401 °F)
-
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301 (304), resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L) -
Material de la cubierta del transmisor
Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato
-
Grado de protección
Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del transmisor: IP 66/67, carcasa tipo 4X -
Pantalla/Operación
Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación -
Salidas
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador -
Entradas
Entrada de estatus
Entrada 4-20 mA -
Comunicación digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Suministro de energía
DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa) -
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Seguridad funcional
Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Certificados y aprobaciones de presión
3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN
-
Certificados del material
material 3.1
