Medición de nivel radiométrico y densidad Gammapilot FMG50

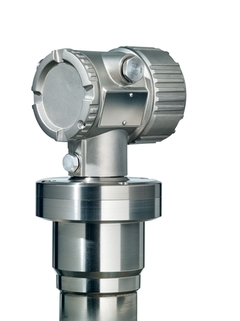

GammapilotCaja de acero inoxidable FMG50 ©Endress+Hauser

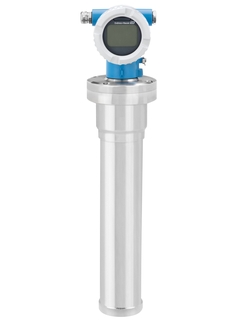

GammapilotCaja de aluminio FMG50 ©Endress+Hauser

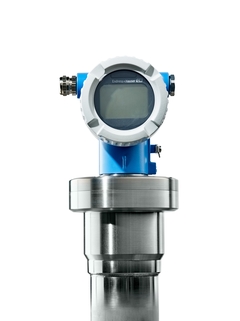

GammapilotCaja de aluminio FMG50 ©Endress+Hauser

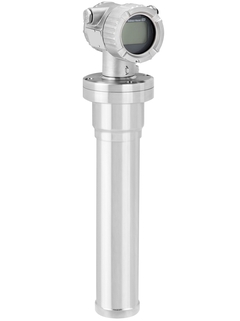

GammapilotCaja de acero inoxidable FMG50 ©Endress+Hauser

La animación muestra el principio de medición radiométrico

Transmisor compacto para la detección de nivel, la medición de nivel continua, y la medición de densidades e interfases

El transmisor compacto Gammapilot FMG50 está diseñado para medir de manera no invasiva la detección de nivel, la medición continua de nivel, interfase y densidad en aplicaciones con líquidos, sólidos, sólidos en suspensión o fangos. Al ser el primer transmisor compacto alimentado por lazo a 2 hilos, minimiza los trabajos de fabricación e instalación.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Temperatura del proceso

      Any

    • Presión de proceso absoluta / límite de sobrepresión máx.

      Any

    • Máx. distancia de medición

      Unlimited measuring range,
      Cascade

    • Precisión

      +/-1%

    • Principales partes húmedas

      Non-contact

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • El primer transmisor compacto alimentado por lazo a 2 hilos minimiza los trabajos de fabricación e instalación

    • Costos de fabricación e instalación reducidos gracias al primer transmisor compacto alimentado por lazo a 2 hilos

    • Seguridad, eficiencia y...

  • Ámbito de aplicación

    • Para todo tipo de depósitos de proceso, como reactores, autoclaves, separadores, depósitos de almacenamiento de ácidos o ciclones

    • Para aplicaciones con líquidos, sólidos, sólidos en suspensión, fangos, etc.

    • Condiciones de medición extremas, por ejemplo,...

Details

  • Measuring principle

    Límite radiométrico

  • Característica / Aplicación

    Compact transmitter for extreme process conditions (temperature, pressure);

    Non-contact measuring technique

  • Especialidades

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning, operation and maintenance with the SmartBlue App

  • Suministro / Comunicación

    2-wire loop powered

  • Temperatura ambiente

    -40 °C...+80 °C,

    (-40 °F...+176 °F)

  • Temperatura del proceso

    Any

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Any

  • Principales partes húmedas

    Non-contact

  • Conexión a proceso

    Non-contact

  • Longitud del sensor

    PVT scintillator:

    200 mm...400 mm,

    NAI scintillator:

    50 x 50 mm,

    50 x 100 mm

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Overfill protection WHG

    SIL 2/3

  • Opciones

    Display

  • Componentes

    Isotope: FSG60, FSG61,

    Source container: FQG60, FQG61, FQG62, FQG63, FQG66,

    Mounting accessories: FHG61

  • Measuring principle

    Límite radiométrico

  • Característica / Aplicación

    Compact transmitter for extreme process conditions (temperature, pressure);

    Non-contact measuring technique

  • Especialidades

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning, operation and maintenance with the SmartBlue App

  • Suministro / Comunicación

    2-wire loop powered

  • Temperatura ambiente

    -40 °C...+80 °C,

    (-40 °F...+176 °F)

  • Temperatura del proceso

    Any

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Any

  • Principales partes húmedas

    Non-contact

  • Conexión a proceso

    Non-contact

  • Longitud del sensor

    PVT scintillator:

    200 mm...400 mm,

    NAI scintillator:

    50 x 50 mm,

    50 x 100 mm

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Overfill protection WHG

    SIL 2/3

  • Opciones

    Display

  • Componentes

    Isotope: FSG60, FSG61,

    Source container: FQG60, FQG61, FQG62, FQG63, FQG66,

    Mounting accessories: FHG61

  • Measuring principle

    Densidad Radiométrica

  • Característica / Aplicación

    Compact transmitter for extreme process conditions (temperature, pressure);

    Non-contact measuring technique

  • Suministro / Comunicación

    2-wire loop powered

  • Temperatura ambiente

    -40 °C...+80 °C,

    (-40 °F...+176 °F)

  • Temperatura del proceso

    Any

  • Presión de proceso absoluta

    Any

  • Partes húmedas

    Non-contact

  • Longitud del sensor

    PVT scintillator:

    200 mm...400 mm,

    NAI scintillator:

    50 x 50 mm,

    50 x 100 mm

  • Salida

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Opciones

    Display

  • Especialidades

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning, operation and maintenance with the SmartBlue App

  • Componentes

    Isotope: FSG60, FSG61,

    Source container: FQG60, FQG61, FQG62, FQG63, FQG66,

    Mounting accessories: FHG61

  • Measuring principle

    Radiométrico

  • Característica / Aplicación

    Compact transmitter for extreme process conditions (temperature, pressure);

    Non-contact measuring technique

  • Especialidades

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning, operation and maintenance with the SmartBlue App

  • Suministro / Comunicación

    2-wire loop powered

  • Precisión

    +/-1%

  • Temperatura ambiente

    -40 °C...+80 °C,

    (-40 °F...+176 °F)

  • Temperatura del proceso

    Any

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Any

  • Principales partes húmedas

    Non-contact

  • Conexión a proceso

    Non-contact

  • Longitud del sensor

    PVT scintillator

    400 mm...3000 mm,

    >3000 mm cascade mode

  • Máx. distancia de medición

    Unlimited measuring range,

    Cascade

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Overfill protection WHG

    SIL 2/3

  • Opciones

    Display

  • Componentes

    Isotope: FSG60, FSG61,

    Source container: FQG60, FQG61, FQG62, FQG63, FQG66,

    Mounting accessories: FHG61

  • Measuring principle

    Radiométrico

  • Característica / Aplicación

    Compact transmitter for extreme process conditions (temperature, pressure);

    Non-contact measuring technique

  • Medición de interfaz

    Interfaces liquid / liquid also with emulsion layers

    Interfaces liquid / solid

  • Especialidades

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning, operation and maintenance with the SmartBlue App

  • Suministro / Comunicación

    2-wire loop powered

  • Precisión

    +/-1%

  • Temperatura ambiente

    -40 °C...+80 °C,

    (-40 °F...+176 °F)

  • Temperatura del proceso

    Any

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Any

  • Principales partes húmedas

    Non-contact

  • Conexión a proceso

    Non-contact

  • Longitud del sensor

    PVT scintillator

    400 mm...3000 mm,

    >3000 mm cascade mode

  • Máx. distancia de medición

    Unlimited measuring range,

    Cascade

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex

  • Aprobaciones de seguridad

    Overfill protection WHG

    SIL 2/3

  • Opciones

    Display

  • Componentes

    Isotope: FSG60, FSG61,

    Source container: FQG60, FQG61, FQG62, FQG63, FQG66,

    Mounting accessories: FHG61

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71009287

      Coupling paste,optic.gel 90%/cm silicone

      30ml. Usage: FMG60.

    • Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435121

      Cover, Alu, connection compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435122

      Cover, 316L, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Order code 71435123

      Cover, 316L, sight window, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/FTL64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Order code 71435128

      Cover, 316L, connect. compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMD75B/PMD78B, PMC71B, PMP71B.

    • Order code 71439085

      Cover, Alu, connection compartment

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71439086

      Cover red, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP1B, PMP71B.

    • Order code 71439087

      Cover red, Alu,connect. compartment,Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71439088

      Cover red, Alu, sight window, Ex d

      Sealing ring, HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71439089

      Cover, Alu, sight window

      Sealing ring, HNBR. Material sight window: plastic. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71439090

      Cover, Alu, sight window, Ex d

      Sealing ring: HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435132

      Sealing set HNBR, -40oC, 5 pieces

      Usage: FMG50, FTL41, FTL51B, FTL62/64.

    • Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 52006263

      M12-female plug connector, cable side

      M12 plug socket, cable side Self confectionery connection. Usage: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

    • Order code 71114212

      M12-female plug connec.,90deg,cable side

      Self confectionery connection. Usage: M12 plug socket, cable side.

    • Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Order code 71439098

      HAN7D plug, 90deg, housing side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71487198

      Blind plug, M20, 316L, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Order code 71487199

      Blind plug, M20, Alu, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Order code 71487201

      Blind plug, NPT1/2, Alu

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71487203

      Blind plug, NPT1/2, 316L

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Order code 71435766

      Terminal unit TU100B, 4-20mA

      Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Order code 71435767

      Terminal unit TU101B, 4-20mA, OVP

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435772

      Segment display VU100

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Order code 71435779

      Segment display + Bluetooth VU101

      W/o buttons. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 71435787

      Sensor electronics FMG50

      Usage: FMG50.

    • Order code 71436848

      HistoROM DU107A

      Usage: FMG50, NMT81.

    • Order code 71325082

      Remote display RIA15, non Ex, plastic

      Field housing plastic. Usage: FMG50, FMR20, FMX21.
